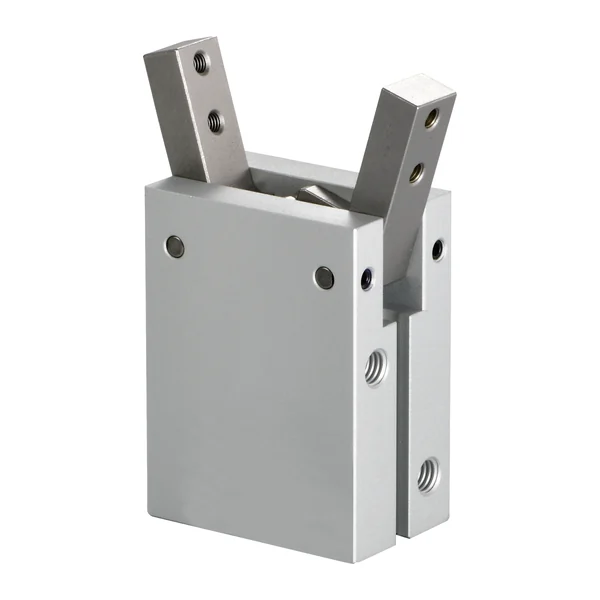

HDS20 — Angular gripper HDS Ø20 (Y-type), -10°…+30°, double-acting, M5
Κατασκευαστής: Chelic · Κωδικός: HDS20
68,59 € με ΦΠΑ / τεμ.57,16 € χωρίς ΦΠΑ
Διαθέσιμο
Open in the e-shop — inquiry and order
Prices are indicative; send an inquiry for a firm quotation.
Περιγραφή προϊόντος
Angled gripper HDS Ø20 (Y-type), -10°…+30°, double-acting, M5.
- Lightweight, compact, Y-shaped gripping, mounting brackets optional.
- Theoretical torque: closing 1.7×P, opening 2.3×P kgf·cm; effective force F = M/L × 0.85; maximum arm 60 mm.
- Forces 31.9 N (opening) and 23.6 N (closing) at an arm length of 30 mm and 5 kgf/cm².
- The single-acting (normally open) version is HRS.
Τεχνικά στοιχεία
| Είδος | Γωνιακή αρπάγη |
|---|---|
| Σειρά | HDS |
| Χειρισμός | Διπλής ενέργειας |
| Διάμετρος εμβόλου, mm | 20 |
| Γωνία περιστροφής | -10°…+30° |
| Δύναμη σύσφιξης | 31,9 N άνοιγμα / 23,6 N κλείσιμο (L = 30 mm, 5 kgf/cm²) |
| Σπείρωμα θυρών | M5×0,8 |
| Πίεση λειτουργίας | 1,5–7 kgf/cm² (150–700 kPa) |
| Θερμοκρασία λειτουργίας | 0–60 °C |
| Καθαρό βάρος, kg | 0,2 |
| Δασμολογικός κωδικός (ΣΟ/TARIC) | 8412 31 00 (8412310090) |
| Δασμός κατά την εισαγωγή από τρίτες χώρες | 4,2 % |
