DHG17-AK-1/50 — Strain wave (harmonic) gearbox Li Ming ROBONICDRIVE DHG17-AK, i = 50, set with keyed input Ø8 mm
Valmistaja: Li Ming · Koodi: DHG17-AK-1/50
687,38 € sis. ALV / kpl572,82 € veroton
Varastossa
Open in the e-shop — inquiry and order
Prices are indicative; send an inquiry for a firm quotation.
Tuotekuvaus
Li Ming ROBONICDRIVE DHG17-AK harmonic (wave) reducer, i = 50, includes a keyed shaft input with an 8 mm diameter.
- DHG is the ROBONICDRIVE series of wave reducers from Li Ming for robots and precision rotary axes; AK version is a complete unit with a keyed shaft input.
- For size 17 at i = 50: nominal output torque 20 Nm, maximum at average load 32 Nm, peak at emergency stop/start 42 Nm.
- Nominal input speed 2,000 min⁻¹, maximum 6,000 min⁻¹; efficiency 73 %, noise 54 dB.
- Accuracy of angle transmission for DHG17, i = 50: 2.0 arcmin
- The main bearing is a crossed-roller bearing: Cr = 10,700 N, Cor = 16,800 N, allowable moment 12.6 kgf·m, moment stiffness 4.6 kgf·m/arcmin.

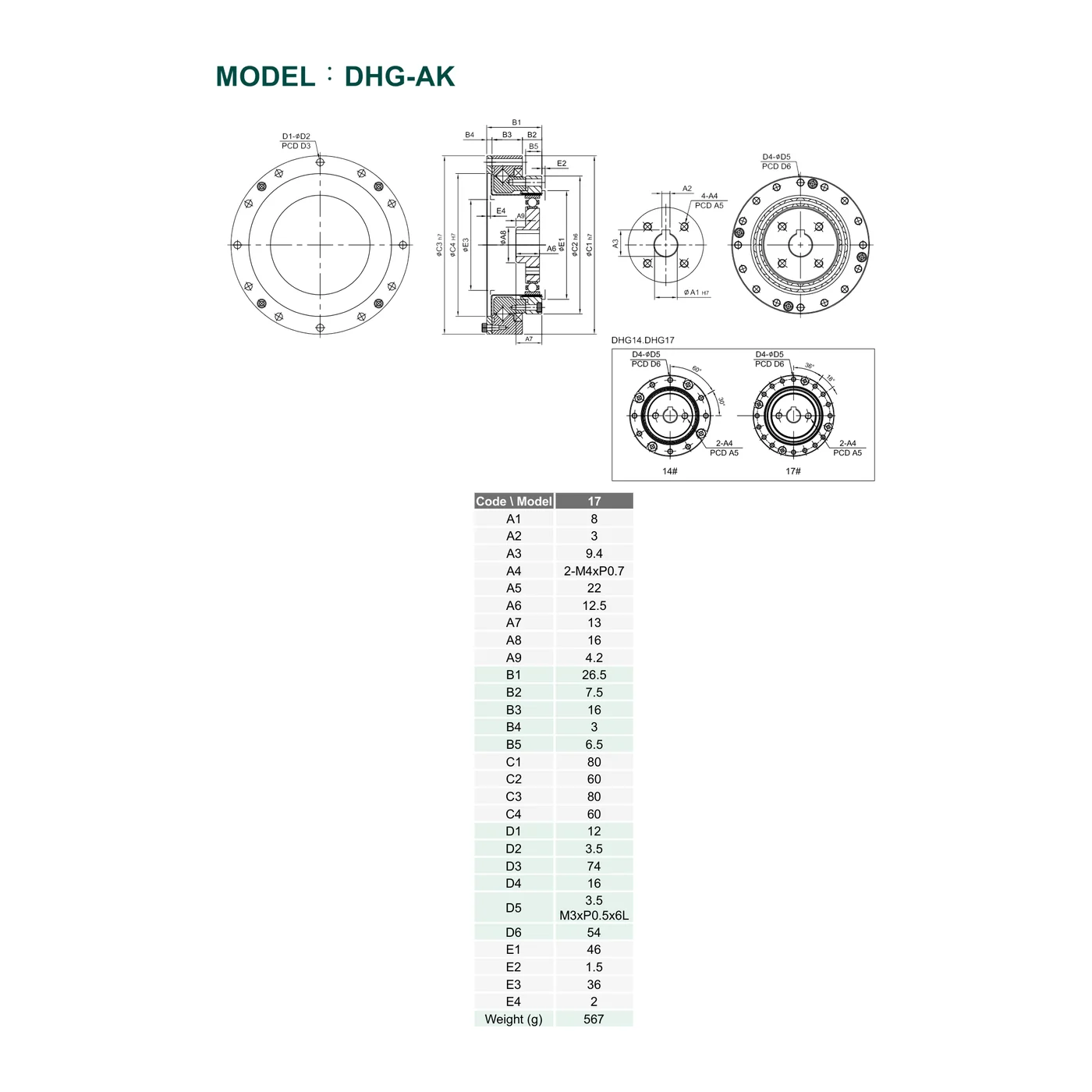

- The DHG17-AK has an inlet diameter of Ø8 H7 with a 3 mm keyway; outer diameter 80 mm; weight 567 g.
- Wave generator resource life: L10 = 7,000 hours, L50 = 35,000 hours at nominal torque and speed.
Tekniset tiedot
| Tyyppi | Tarkkuusaaltovaihde (harmoninen), valmis yksikkö (unit type) ristirullalaakerilla, tulo kiilalla |
|---|---|
| Sarja | ROBONICDRIVE DHG |
| Koko (mitat), mm | 17 (ulkohalkaisija Ø80) |
| Välityssuhde | 1:50 |
| Nimellinen lähtömomentti, Nm | 20 |
| Suurin (hätäpysäytys)momentti, Nm | 42 (huippu hätäpysäytyksessä/käynnistyksessä); 32 — suurin keskimääräisellä kuormalla |
| Nimellinen tulopyörimisnopeus, min⁻¹ | 2 000 |
| Suurin tulopyörimisnopeus, min⁻¹ | 6 000 |
| Hyötysuhde, % | 73 |
| Tuloakseli / reikä, mm | Ø8 H7, kiila 3 |
| Vääntöjäykkyys | päälaakerin momenttijäykkyys 4,6 kgf·m/arcmin |
| Melu, dB | 54 |
| Voitelu | synteettinen rasva (No. 2) |
| Käyttölämpötila | ympäristö −10…+70 °C; suurin käyttölämpötila 90 °C |
| Paino, kg | 0,567 |
| Tullinimike (CN/TARIC) | 8483 40 51 (8483405190) |
| Tulli tuotaessa kolmansista maista | 3,7 % |
