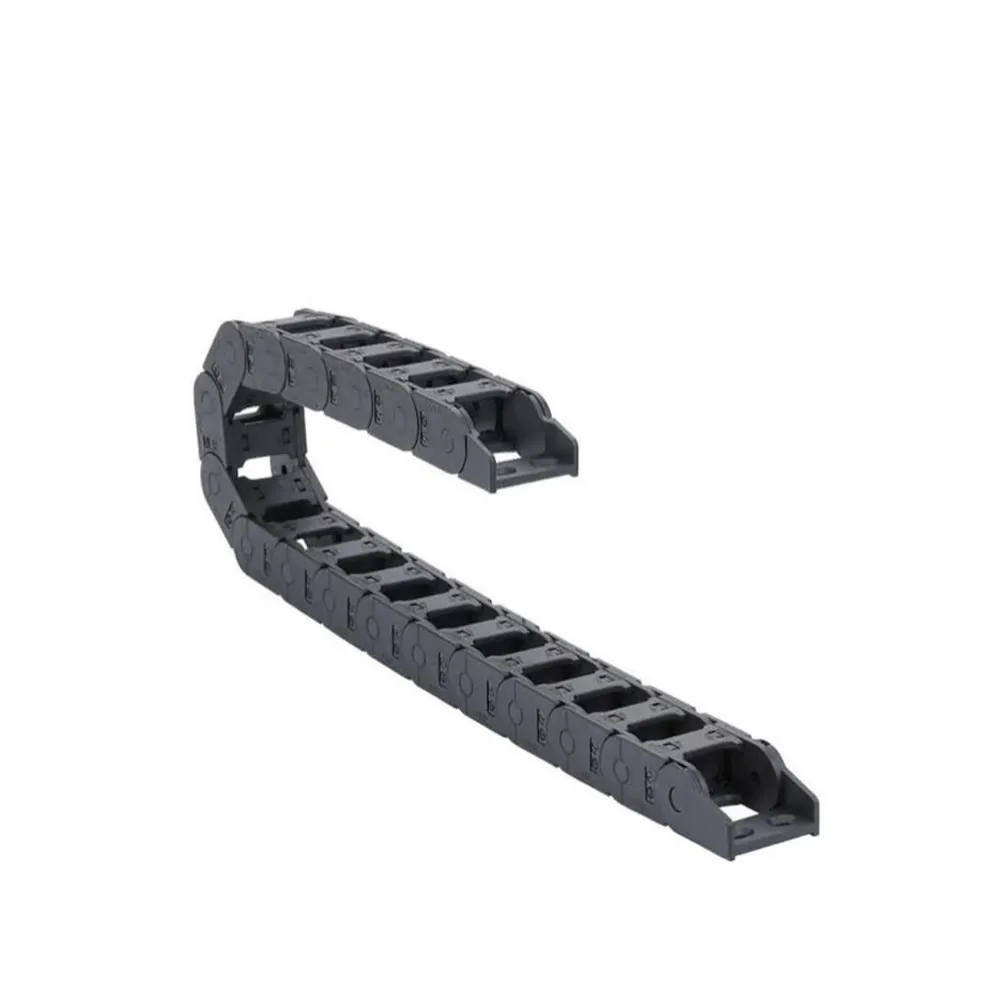

Малки кабеловодещи вериги

Малки кабеловодещи вериги

Подходящи за малки машини с малки движения и малки кабели и маркучи.

Обща информация

• Стъпка на звено от 15 до 33 мм;
• Ширина на светлия отвор от 6 до 77мм;
• Материал:    CPS-Amide (PA6+G.F)
• Ниво на шум:  40dB(DIN EN 61672-1)
• Скорост на движение до:  6 m/s;
• Ускорение: 15 m/s2;
• Температурен диапазон от -30 C до +130 o C;
• Special production:  ESD, UV
• Сертификат:   CE, ATEX(Ex), RoHs2

Таблица за изчисление на малки кабеловодещи вериги

• Дължина на кабеловодещата верига: L   = ½ X Ls + Lp
• Радиус на огъване:
  • Умножете на 8~10 от диаметъра на най-големия кабел
  • Умножете на 15~20 от диаметъра на шлаух или маркуч

Други ограничения за дължина

• Вертикално отгоре-надолу положение (макс.) = в зависимост от модела от 0,8 м до 1,5 м
• Вертикално отдолу-нагоре (максимум) = в зависимост от модела от 3,0 м до 10.0 м
• Странично монтиране без поддръжка (макс.) = в зависимост от модела от 0,2 m до 0,6 м

Приложение:

Малки кабеловодещи вериги се използват в печатащи машини, зареждащи устройства за сглобяване и др
