TP-P

TP-P

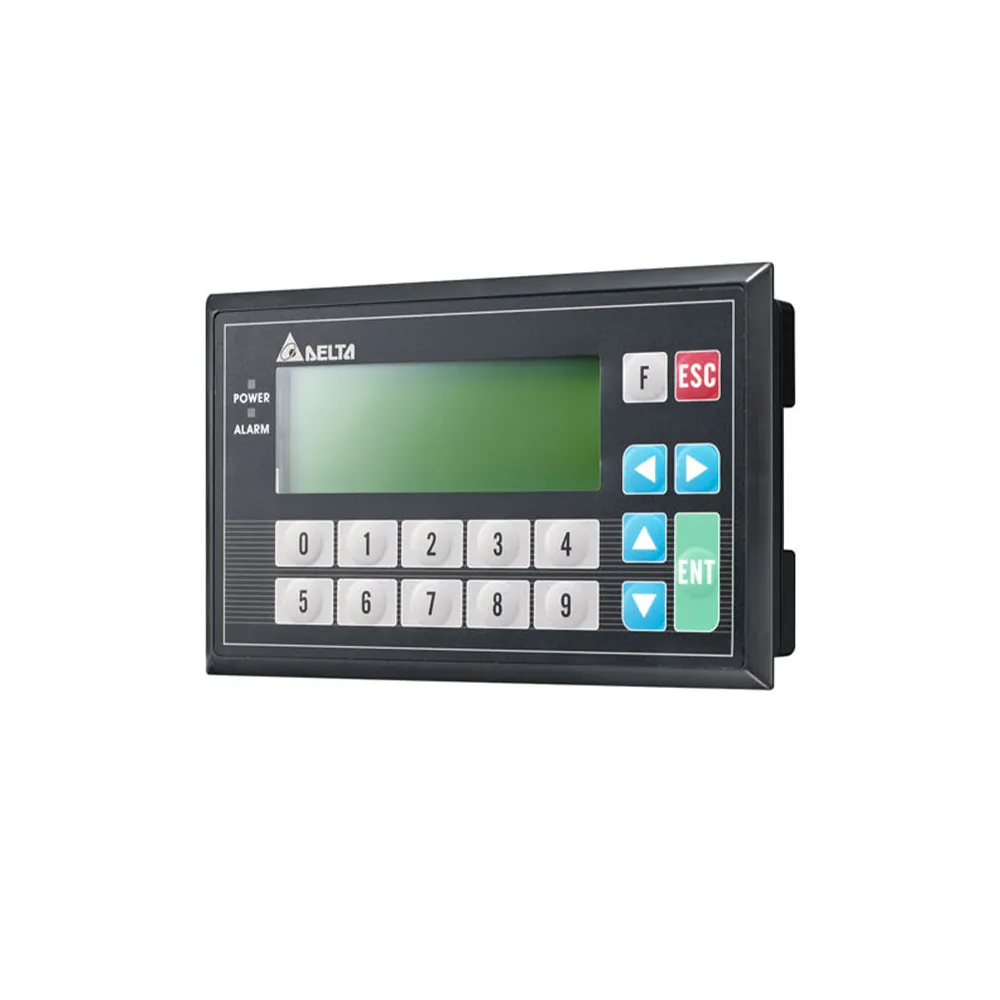

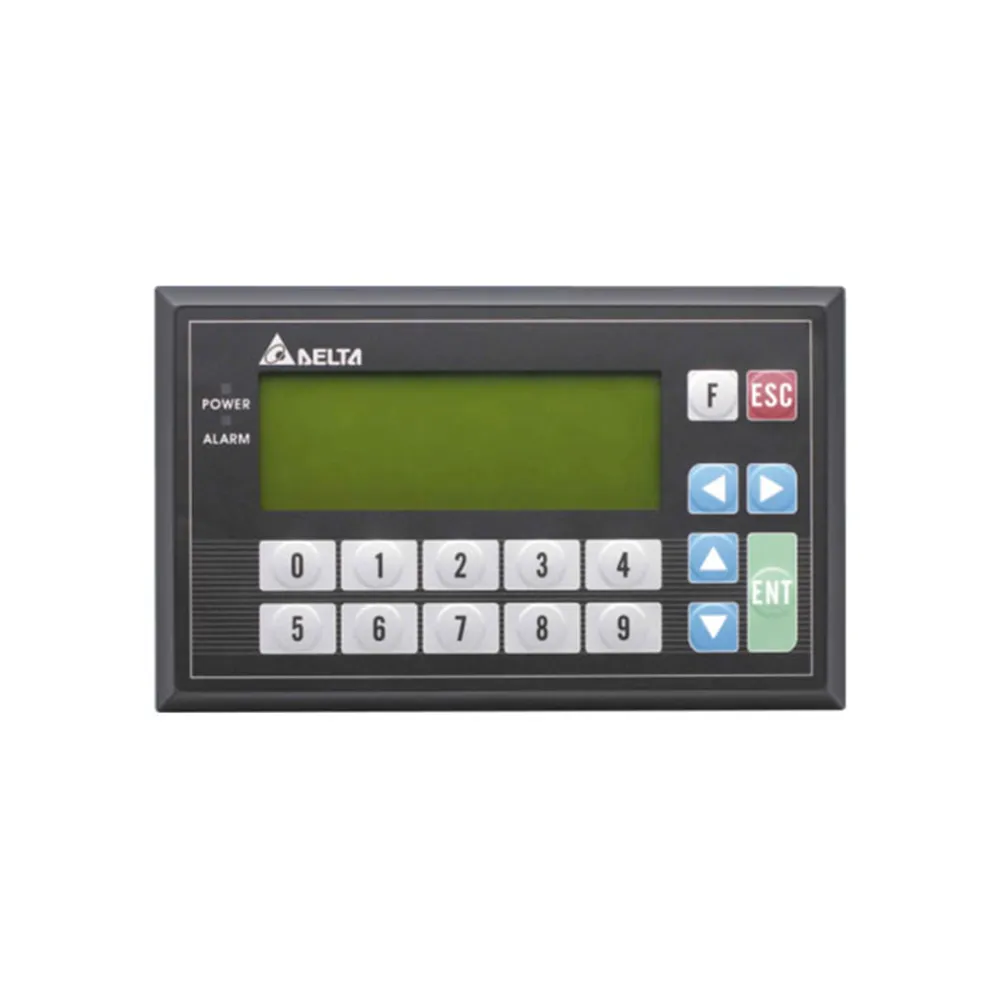

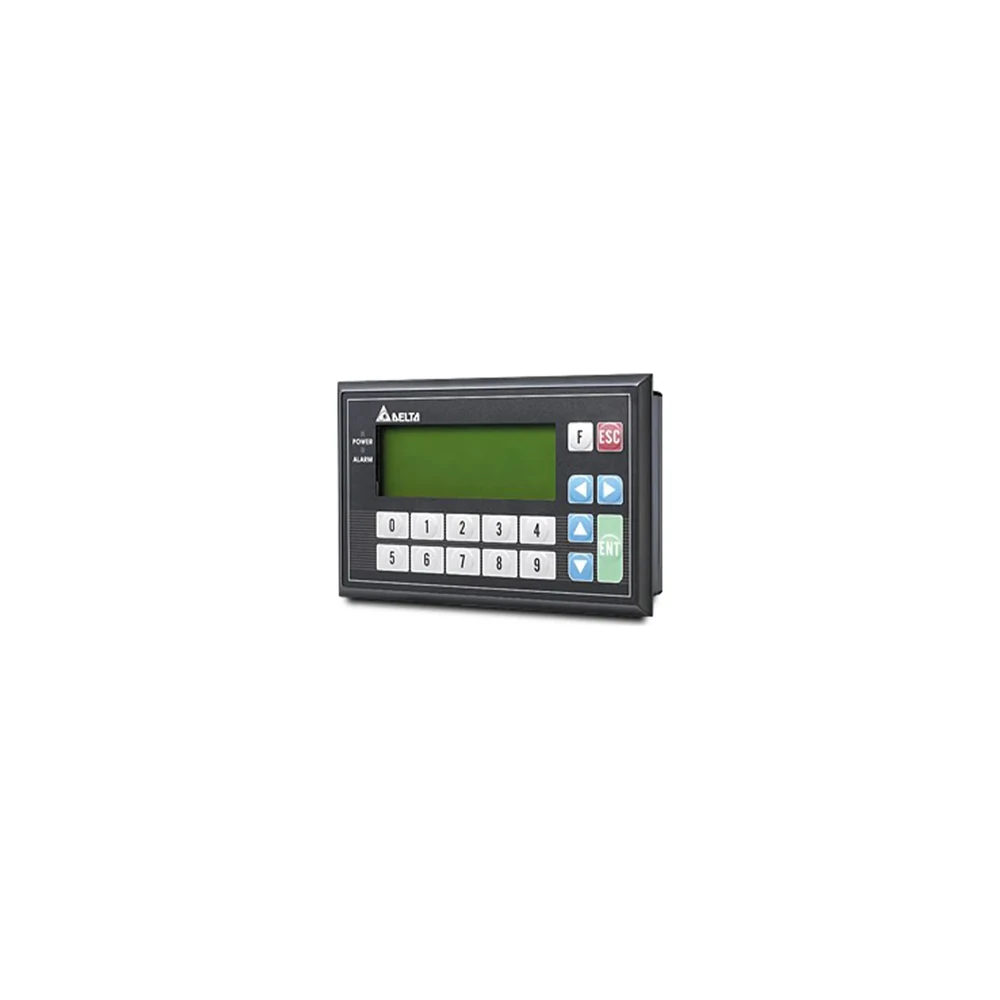

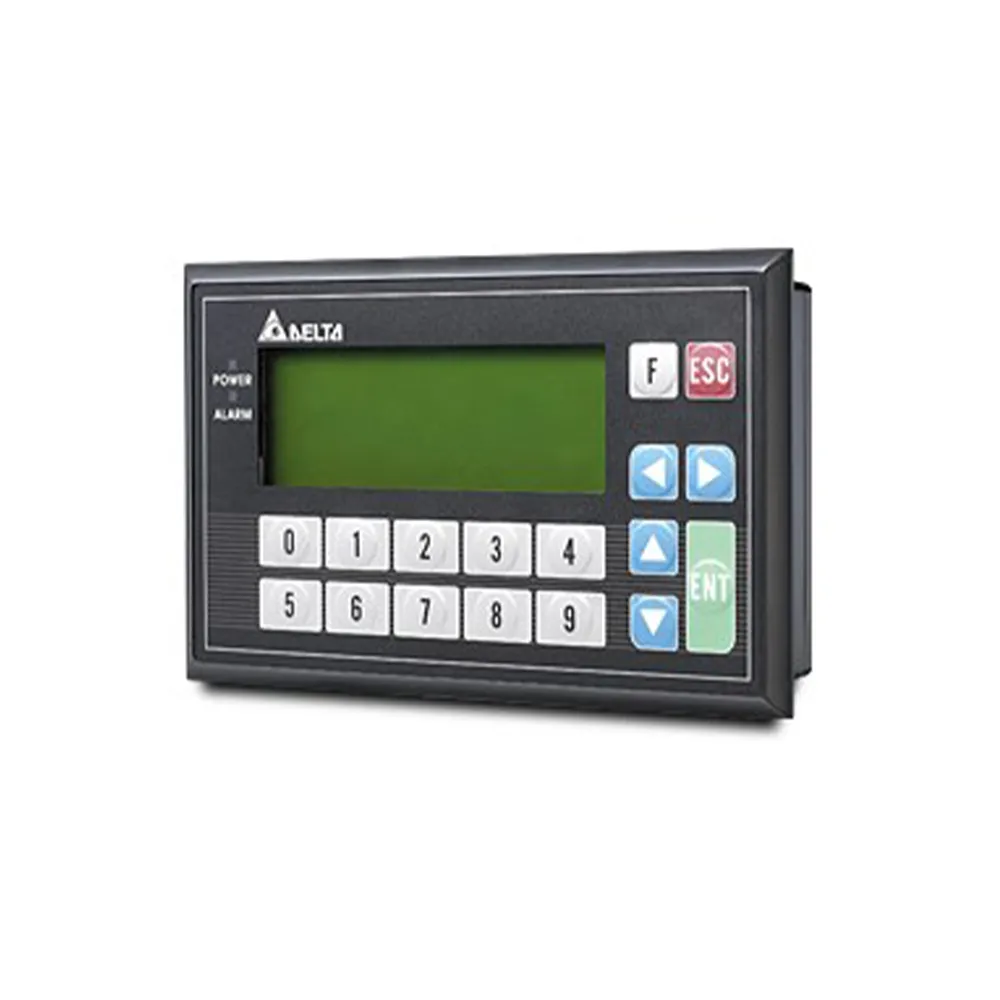

Тази серия операторски панели има вграден PLC и бутонна клавиатура, което ви позволява да изградите цялостна система за управление с визуализация и въвеждане на параметри на едно устройство. Това опростява проектирането, инсталирането и използването на системата за управление.

TP-P e серия комбинира графичен дисплей с контролер, икономически ефективна цена, добра гъвкавост при употреба, и лесен за контролни действия, но също така подържа различните комуникационни протоколи, макро команди и софтуерни функции.

Основни функции:

• Монохромен STN LCD 4.1 " ( 101.8 х 35.24 mm ) с разделителна способност от 192 х 64 пиксела.
• Flash памет : 1MB / SRAM памет : 64K
• Цифрови и програмируеми функционални бутони
• 2 вградени RS - 485 порта (MODBUS ASCII/RTU)/Вграден USB порт за изтегляне на програми
• Интегриран в панела ядро серия SS2 :
  • Програмна памет- 8K стъпки
  • Памет за регистри - 5K думи
• Digital I / O : 16 или 32
• Високоскоростни импулсни входове : 2 х 10kHz
• 8000 SRAM стъпки за програмиране
• Модули цифров вход/изход и аналогови модули (преобразуване A/D, D/A и температурни единици)
• Часовник в реално време

Нови възможности на панели TP:

• Функция на превъртане на екрана.  Тази функция позволява да се раздели екрана на две части и с помоща на функционалния бутон да превъртаме информацията и в двете части.
• Увеличен размер на екрана. В новите типоразмери от серия TP може да бъдат показани на екрана до 8 реда текст.
• Функции за макро програмиране. Нови макрокоманди: управление на процес, аритметични операции, установяване на битове, предване на данни и др.
• Вградени интерфейси: RS-232 и RS-485/RS-422.
• Вграден часовник за реално време и календар.
• Автоматично изключване на дисплея за економия на енергия.
• Множество вградени програмни функции, создаване на графични и текстови объекти, 12 функционални клавиша.
• Способност за показване на състоянието на входове/изходи и други вътрешни компоненти (броячи, таймери, регистри и т.п.) PLC.

Програмно осигуряване:

TPEditor - програмен пакет, работещ под Windows. Създадената от потребителя програма, се компилира, а след това се зарежда в работната памет на операторския панел. Показваната на екрана информация може да съдържа думи и букви на кирилица, латиница, цифра, статични и динамични рисунки, графики и диаграми.

Приложение:

Приложение с различно технологично оборудоване в качество на операторски панели съвместно с контролери, честотни преобразователи, серво задвижвания Delta, а също така с Mitsubishi, Siemens, Omron, Facon, LG, и др.

Документи:

TP-P серия каталогDVP&TP серия ръководствоISPSoft ръководствоСофтуер за програмиранеКомуникационен мениджър
