Степента на защита IP е първото число, което се търси при индустриалния конектор. Двете цифри обаче описват конкретни изпитвания по стандарта IEC 60529 — и често се тълкуват по-широко, отколкото гарантират.
Какво означават цифрите
Първата цифра е защитата от твърди тела и прах, втората — от вода.
- 6 (първа цифра) — прахонепроницаем: прахът не прониква, дори при подналягане в изпитвателната камера.
- 5 (втора цифра) — водни струи от всички посоки: дюза 6,3 mm, дебит 12,5 l/min, поне 3 минути.
- 6 — силни водни струи: дюза 12,5 mm и 100 l/min.
- 7 — временно потапяне: 30 минути на дълбочина 1 m.
- 8 — продължително потапяне при условия, уговорени от производителя, по-тежки от 7.
- IP69K (ISO 20653) — почистване с гореща вода под високо налягане; търси се в хранително-вкусовата промишленост.
IP67 не означава автоматично и IP65
По IEC 60529 до втора цифра 6 по-високата степен включва по-ниските. При 7 и 8 това не е така: изделие, изпитано само на потапяне, не е задължително устойчиво на водна струя под налягане. Когато машината се мие със струя, търсете двойно означение — например IP65/IP67.
Степента важи за свързан конектор
Каталожното IP се отнася до правилно свързани щепсел и букса с уплътненията им. Разкаченият конектор трябва да се затвори с капачка, а кабелният вход — с кабелен щуцер, подбран по диаметъра на кабела и затегнат правилно. Неподходящ щуцер или неуплътнен капак сваля защитата на целия възел.
Правоъгълни конектори

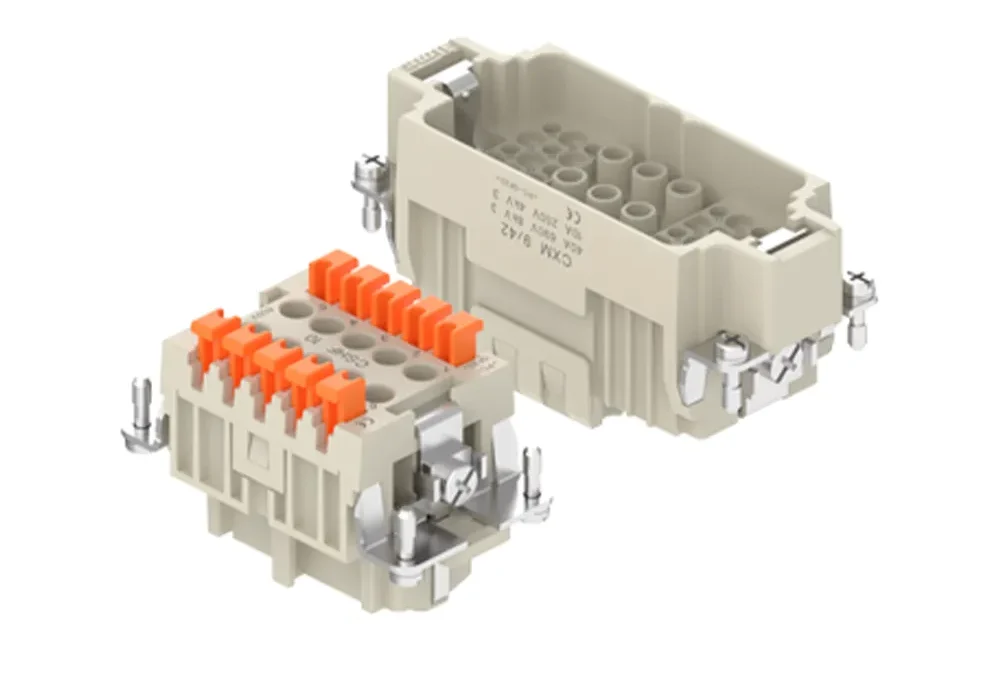

Правоъгълните индустриални конектори са за захранване и управление на машини и модули: корпус с лост за заключване, кабелен вход и сменяеми вложки. Модулната система MIXO съчетава в един корпус силови, сигнални, комуникационни и пневматични вложки, а продуктите имат сертификати като UL, CSA и DNV. Така един машинен модул се откачва и сменя за минути, без да се разкачва проводник по проводник.
Кръгли конектори
Кръглите конектори свързват двигатели, енкодери и сензори. Серия CMV1 е със степен IP67 и бързо свързване без резба. При сензорите и полевите мрежи се използват конектори M12, чието кодиране по IEC 61076-2-101 не позволява грешно свързване: A за сензори и изпълнителни устройства, D и X за Ethernet, L за захранване.
Как се избира конектор
- ток и напрежение на всеки контакт и общ брой контакти, включително резерв;
- диаметър на кабела и сечение на жилата — те определят щуцера и вида на контакта (винт, кримп, пружина);
- среда: масла, почистващи препарати, UV лъчение, температура;
- вибрации — заключване с лост или байонет;
- електромагнитна съвместимост — метален корпус и EMC щуцер при кабели към честотни регулатори и серво;
- брой свързвания през живота на машината.
Чести грешки при монтажа
- кабелен щуцер за по-голям диаметър — уплътнението не обхваща кабела и водата влиза по него;
- кабел без разтоварване на опъна — теглото или движението на кабела се предава на контактите;
- силови и сигнални жила в една вложка без разделяне — смущения в сигналите на енкодерите и сензорите;
- разкачени конектори без капачка при миене на машината;
- смесени кодирания или еднакви конектори за различни сигнали на една машина — рискът от погрешно свързване се премахва с кодиращи щифтове или различни вложки.
МЕХАТРОНИКС ЕООД подбира конекторите, вложките и щуцерите по схемата на машината и изработва готови кабели. Вижте индустриалните конектори или ни пишете през „Контакти“.
