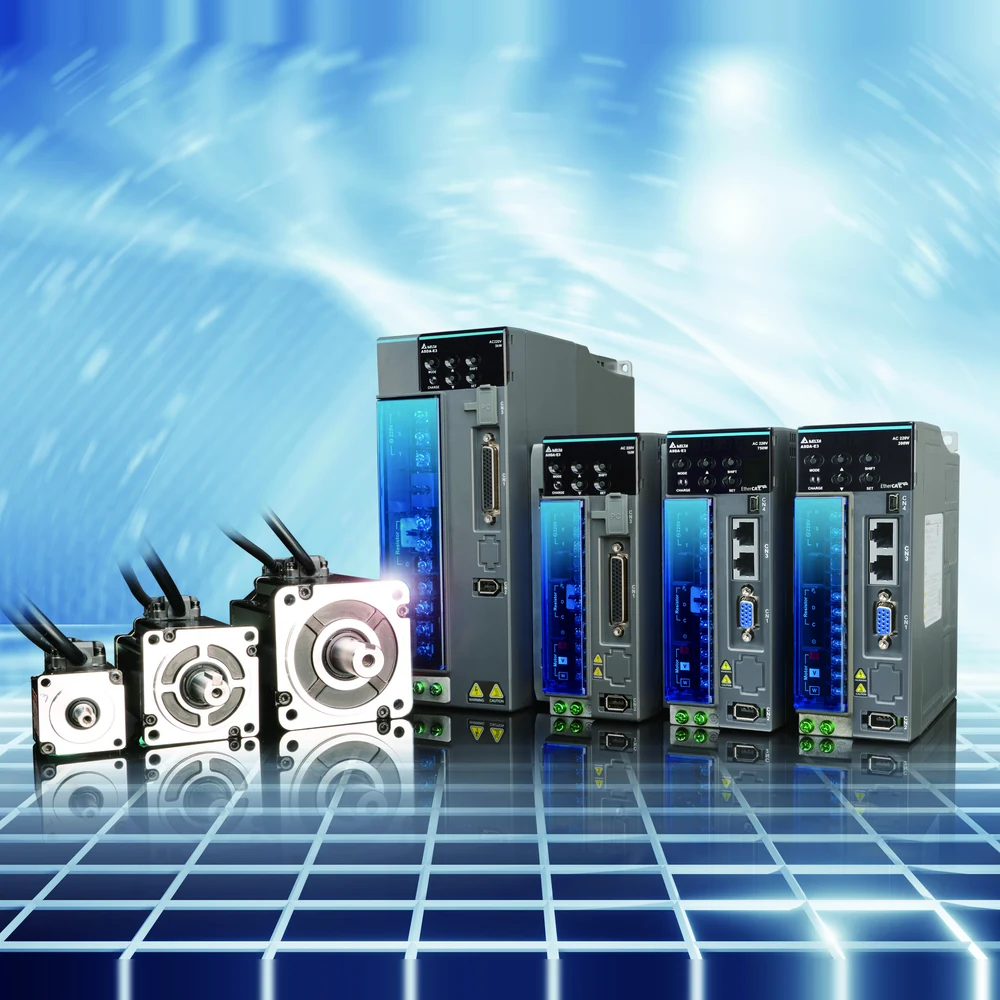

Серво задвижвания Delta ASDA-E3 и двигатели ECM-E3

ASDA-E3

ASDA-E3

ASDA-E3 е базовата серво система на Delta от 100 W до 3 kW при 220 V и наследникът на ASDA-B2: 22-битов енкодер вместо 17-битов, честотна лента 2,5 kHz вместо 0,5 kHz и автоматична настройка. Двигателите на ASDA-B2 остават съвместими — при подмяна се сменя само задвижването.

Основни параметри

  • Мощности 100 W – 3 kW, захранване 220 V едно- или трифазно (2 и 3 kW — трифазно)
  • 22-битов енкодер, честотна лента до 2,5 kHz, автоматична настройка
  • Двигатели до 6000 об/min с претоварване по момент × 3,5
  • Изпълнение L — импулсен и аналогов вход; изпълнение E — EtherCAT с PR режим
  • Вграден спирачен резистор от 750 W нагоре
  • Работи с двигателите на ASDA-B2, ASDA-B3 и ASDA-A2
Изпратете запитване

или: 032 395 989 · sales@mechatronics.bg

Цена, наличност и срок на доставка — по запитване, за фирми и за граждани.

Подбор на серво двигател и планетарен редукторОбороти, момент и инерция за вашия механизъм — с проверка на серво двигателите Delta ECM-B3 и планетарните редуктори Li Ming по каталога.Към подбора
Категории: , Етикети: ,

ASDA-E3

Серво системата за компактни машини и за подмяна на остарелите ASDA-B2. Двете изпълнения са рязко различни: L е класическо аналогово-импулсно задвижване, E е чисто EtherCAT с режим PR, абсолютна функция, управление с две степени на свобода и потискане на вибрации.

Какво може серията

  • Мощности 100 W – 3 kW, само 220 V едно- или трифазно
  • 22-битов енкодер — при ASDA-B2 е 17-битов
  • Честотна лента 2,5 kHz срещу 0,5 kHz при B2; автоматична настройка вместо ръчна
  • Двигатели ECM-E3 до 6000 об/min и претоварване по момент × 3,5
  • При изпълнение E: режим PR, абсолютна функция, управление с две степени на свобода и потискане на вибрации
  • Задвижването работи и с двигателите ECMA, ECM-B3 и тези на ASDA-B2 — подмяната е права

Изпълнения L и E

Характеристика ASDA-E3-L ASDA-E3-E
Импулсен вход • –
Аналогово управление • –
Полева шина – EtherCAT
Режим PR – •
Енкодер 22 бита
Честотна лента до 2,5 kHz
Степен на защита IP20

ASDA-E3 срещу ASDA-B2

Серията ASDA-B2 е обявена за спиране. Таблицата показва какво се печели при преминаване към ASDA-E3-L.

Характеристика ASDA-B2 ASDA-E3-L (наследник)
Разделителна способност на енкодера 17 бита 22 бита
Честотна лента 0,5 kHz 2,5 kHz
Настройка ръчна ръчна / автоматична
Максимални обороти на двигателя 5000 об/min 6000 об/min
Претоварване на двигателя × 3 × 3,5
Тип енкодер инкрементален инкрементален / абсолютен

Модели на задвижванията

Каталожен номер Мощност Захранване Изходен ток (продължителен)
ASD-E3-0121-* 100 W 220 V едно- или трифазно 0,9 A
ASD-E3-0221-* 200 W 220 V едно- или трифазно 1,55 A
ASD-E3-0421-* 400 W 220 V едно- или трифазно 2,65 A
ASD-E3-0721-* 750 W 220 V едно- или трифазно 5,1 A
ASD-E3-1021-* 1 kW 220 V едно- или трифазно 7,3 A
ASD-E3-1521-* 1,5 kW 220 V едно- или трифазно 8,3 A
ASD-E3-2023-* 2 kW 220 V трифазно 13,4 A
ASD-E3-3023-* 3 kW 220 V трифазно 19,4 A

Звездичката е изпълнението: L — импулсно-аналогово, E — EtherCAT. Вграден спирачен резистор има от 750 W нагоре.

ASDA-E3C — новото изпълнение и за 400 V

ASDA-E3C е 400 W – 3 kW със захранване 220 V еднофазно (код 21) или 400 V трифазно (код 43). Изпълнения: E — EtherCAT; EF — EtherCAT с вграден STO; L — импулсен вход; E1 и L1 — с вграден спирачен резистор (само 220 V, 400 W). Не всяка комбинация се произвежда — наличните модели потвърждаваме при запитване.

Източник: ръководства Delta ASDA-E3C-E и ASDA-E3C-L, 06.2026, раздел 1.2.2.

Документи:

На български: Delta ASDA-E3 и E3C — модели, двигатели и избор на задвижване (комбинации двигател → задвижване и свързване със стари двигатели ECMA от B2/A2).

ASDA-E3 каталогDelta ASDA-E3 catalogueASDA-E3 ръководствоDelta ASDA-E3 user manualASDA-E3C-E ръководствоDelta ASDA-E3C-E user manualASDA-E3C-L ръководствоDelta ASDA-E3C-L user manualСофтуер ASDA-SoftASDA-Soft

Още файлове (ръководства, ESI/XML, CAD, фърмуер) — в центъра за сваляне на Delta: ASDA-E3. Не сте сигурни кой модел ви трябва — изпратете запитване.
