Модулна серво система Delta ASDA-H3 — електрозахранващ и драйв модули

ASDA-H3

ASDA-H3

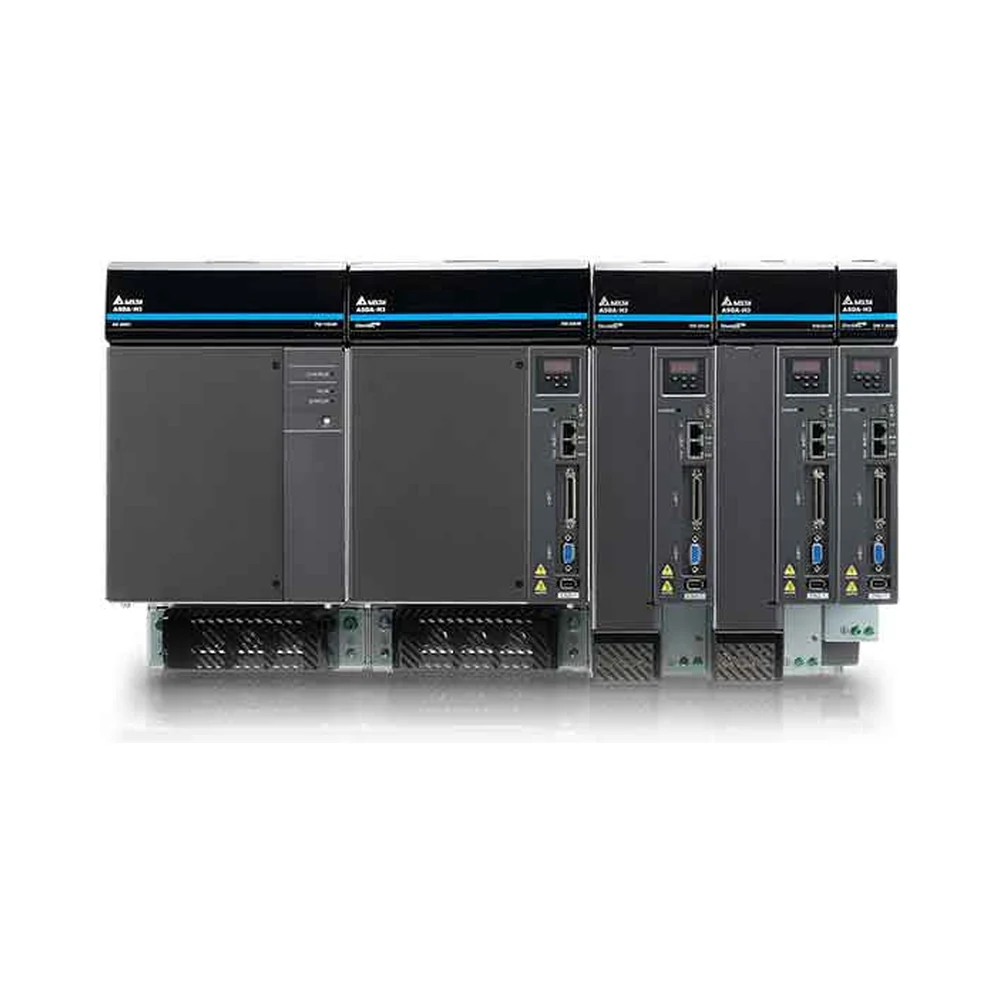

Серво системата на Delta за големи мощности: един електрозахранващ модул (PM) и няколко драйв модула (DM) на обща DC шина, до 85 kW на драйв модул и до 160 kW на електрозахранващ. Приема двигатели и енкодери на други производители — затова се използва и при подмяна на чужда серво система.

Основни параметри

  • Драйв модули 0,75 – 85 kW, електрозахранващи 22 – 160 kW, 400 V трифазно (380 – 480 V)
  • Едно- и двуосни драйв модули; двуосните до 20 kW на ос
  • Серво (ECM-J3, ECM-B3, ECM-A3) и асинхронни двигатели
  • Честотна лента до 3,1 kHz, автоматична настройка
  • EtherCAT, RS-485, mini USB; импулсен вход до 4 Mpps
  • STO SIL 3 по IEC / EN 61508
Изпратете запитване

или: 032 395 989 · sales@mechatronics.bg

Цена, наличност и срок на доставка — по запитване, за фирми и за граждани.

Подбор на серво двигател и планетарен редукторОбороти, момент и инерция за вашия механизъм — с проверка на серво двигателите Delta ECM-B3 и планетарните редуктори Li Ming по каталога.Към подбора
Категории: , Етикети: ,

ASDA-H3

ASDA-H3 е модулна: електрозахранващият модул изправя мрежата и захранва драйв модулите по обща DC шина, пиковата мощност на един модул стига 336 kW. Шест оси по 7,5 kW заемат 42 % по-малко място, отколкото със самостоятелни ASDA-A3.

Какво може серията

  • Мощности от 0,75 kW до 85 kW на драйв модул и до 160 kW на електрозахранващ модул; отношението пикова/номинална мощност е 2,1 – 3,5 пъти
  • Кара серво и асинхронни двигатели; втора обратна връзка за пълен затворен контур по CN5
  • Едно- и двуосни драйв модули; двуосните покриват до 20 kW на ос
  • Честотна лента до 3,1 kHz, автоматична настройка на усилванията и вградена самодиагностика
  • Обща DC шина с връзка към спирачен резистор, модул за съхранение на енергия или активен вход (AFE2000, REG2000) — енергията от спирането се връща в мрежата
  • 99 PR сегмента с аритметика и условни преходи, електронна гърбица и вградено управление на опъна
  • Енкодери Delta A2 / A3, Nikon A2, BiSS-C, EnDat 2.2, Tamagawa, Fagor, Mitutoyo; изпълнението ES добавя Hiperface и резолвер
  • STO SIL 3 по IEC / EN 61508; сертификация TÜV

Отличителна особеност

Единствената серия в гамата, която стига до 160 kW и приема енкодери и двигатели на трети производители — затова се използва и при подмяна на чужда серво система, без да се сменя двигателят.

Технически данни

Параметър Стойност
Захранване трифазно 380 – 480 V AC, −15 … +10 %, 50/60 Hz; управление 24 V DC ± 10 %
Напрежение на DC шината 537 – 679 V DC
Комуникация EtherCAT, RS-485, mini USB
Цифрови входове / изходи 7 / 4
Импулсен вход Pulse + Direction, CCW/CW, фаза A + фаза B — до 4 Mpps
Обратна връзка CN2-1: Delta A2 / A3, Nikon A2, BiSS-C, EnDat 2.2, Tamagawa, Fagor, Mitutoyo; CN2-2 (изпълнение ES): Hiperface, Hiperface DSL, резолвер
Спиране / рекуперация външен резистор, спирачни модули VFDB, рекуперативен модул REG2000 или активен вход AFE2000
Честотна лента до 3,1 kHz
Диапазон на скоростта 1 : 6 000
Безопасност STO SIL 3 (IEC / EN 61508); IEC / EN / UL 61800-5-1
Работна температура 0 … 45 °C пълна мощност; до 55 °C с намаляване до 80 %
Степен на защита IP20

Електрозахранващи модули (PM)

Каталожен номер Размер Мощност ном. / макс. Ток ном. / макс. Пик / номинал
ASD-H3-PM02C43-R A 22 / 66 kW 41 / 123 A 3,0
ASD-H3-PM04F43-R B 45 / 121,5 kW 84 / 226 A 2,7
ASD-H3-PM11A43-R C 110 / 275 kW 205 / 512 A 2,5
ASD-H3-PM16A43-R D 160 / 336 kW 298 / 625 A 2,1

Едноосни драйв модули (DM)

Каталожен номер Размер Мощност ном. / макс. Ток ном. / макс. Пик / номинал
ASD-H3-DM0454S-E A 4,5 / 12 kW 13 / 35 A 2,7
ASD-H3-DM0754S-E A 7,5 / 19 kW 22 / 57 A 2,6
ASD-H3-DM01F4S-E B 15 / 44 kW 31 / 91,5 A 3,0
ASD-H3-DM02A4S-E B 20 / 71 kW 40 / 141 A 3,5
ASD-H3-DM03A4S-E B 30 / 100 kW 60 / 200 A 3,3
ASD-H3-DM04F4S-E B 45 / 122 kW 85 / 230 A 2,7
ASD-H3-DM05F4S-E C 55 / 149 kW 107 / 290 A 2,7
ASD-H3-DM07A4S-E C 70 / 188 kW 135 / 362 A 2,7
ASD-H3-DM08F4S-E C 85 / 225 kW 160 / 424 A 2,7

Двуосни драйв модули (DM)

Каталожен номер Размер Мощност на ос ном. / макс. Ток ном. / макс. Пик / номинал
ASD-H3-DM0074D-E A0 0,75 / 2,3 kW 3,1 / 9,5 A 3,1
ASD-H3-DM0104D-E A0 1,0 / 3,0 kW 3,5 / 10,5 A 3,0
ASD-H3-DM0154D-E A0 1,5 / 4,0 kW 5,0 / 13,4 A 2,7
ASD-H3-DM0204D-E A 2,0 / 7,4 kW 6,7 / 24,7 A 3,7
ASD-H3-DM0304D-E A 3,0 / 8,9 kW 10 / 29,5 A 3,0
ASD-H3-DM0454D-E B 4,5 / 12 kW 13 / 35 A 2,7
ASD-H3-DM0754D-E B 7,5 / 19 kW 22 / 57 A 2,6
ASD-H3-DM01F4D-E B 15 / 44 kW 31 / 91,5 A 3,0
ASD-H3-DM02A4D-E B 20 / 71 kW 40 / 141 A 3,5

Двигателите ECM-J3 (9,7 – 74 kW) са високомощната група за ASDA-H3.

Приложения

  • металообработване — тръбогъвачки, кантонажни машини
  • гума и пластмаси — шприц машини
  • хартиена промишленост — щанци за кашони, печатни машини
  • многожични режещи машини — пластини, камък, магнитни и твърди крехки материали

Източник: каталог Delta ASDA-H3, 05.2025.

Документи:

ASDA-H3 каталогDelta ASDA-H3 catalogueСофтуер ASDA-SoftASDA-Soft

Още файлове (ръководства, ESI/XML, CAD, фърмуер) — в центъра за сваляне на Delta: ASDA-H3. Не сте сигурни кой модел ви трябва — изпратете запитване.
