ASDA-W3

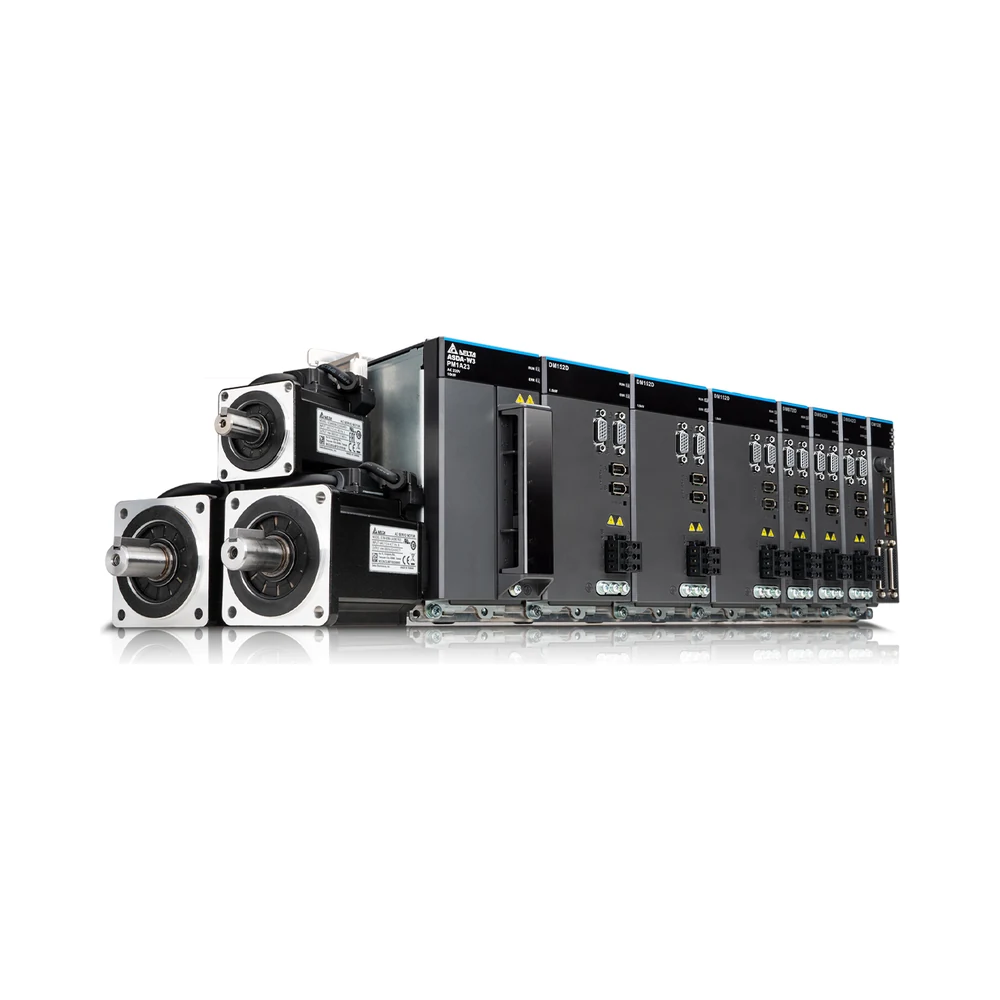

ASDA-W3 е за машини с много оси и тясно табло. Електрозахранващият, контролният и драйв модулите се нареждат на заден модул (backplane), който носи DC шината, захранването на управлението и комуникацията — отделно силово и комуникационно окабеляване между задвижванията няма.
Какво може серията
- Един контролен модул води 4, 8 или 12 оси; задната шина синхронизира модулите при 400 Mbps, а командата се обновява на 62,5 µs
- Разделителна способност 27 бита — 134 217 728 импулса на оборот
- Обща DC шина през задния модул: енергията от спиращата ос захранва ускоряващата, вместо да гори в резистор
- Многоосно синхронно движение: линейна, кръгова и винтова интерполация, няколко портални (гантри) двойки
- Честотна лента 3,5 kHz — най-високата в гамата; за сравнение ASDA-A2 е 1 kHz
- PR режим, потискане на резонанс и на гъвкави конструкции, компенсация на триене, пълен затворен контур, автоматична настройка
- EtherCAT с цикъл до 125 µs, по IEC 61158 и IEC 61800-7; до 50 m между две станции
- STO SIL 3 на контролния модул; следене на захранването
Отличителна особеност
Единствената серия, при която един контролен модул кара до 12 оси и синхронизира интерполация и гантри без външен контролер. Драйв модулите до 1,5 kW са двуосни — 12 оси се събират в шест модула.
Технически данни
| Параметър | Стойност |
|---|---|
| Разделителна способност | 27 бита (134 217 728 импулса на оборот) |
| Комуникация | EtherCAT (CN6), Ethernet 100M (CN4), USB Host Type A (CN11) |
| Честотна лента | до 3,5 kHz |
| Безопасност | STO SIL 3 |
| Диапазон на скоростта | 1 : 6 000 |
| Обратна връзка | CN2 — енкодер IEEE 1394; CN5 — външен ABZ енкодер (изпълнение A) |
| Двигатели | ECM-B3, ECM-A3, ECMA, ECMC |
| Работна температура | −10 … 55 °C; над 50 °C с намаляване до 80 % |
| Степен на защита | IP20 |
Електрозахранващи модули
| Каталожен номер | Мощност | Захранване | Входен ток | Мин. външен резистор |
|---|---|---|---|---|
| ASD-W3-PM1621 | 1,6 kW | 220 V еднофазно | 18,1 A | 30 Ω |
| ASD-W3-PM3021 | 3,0 kW | 220 V едно- или трифазно | 24,12 A / 12,75 A | 30 Ω |
| ASD-W3-PM5021 | 5,0 kW | 220 V еднофазно | 42 A | 20 Ω |
| ASD-W3-PM6023 | 6,0 kW | 220 V трифазно | 22,78 A | 20 Ω |
| ASD-W3-PM8023 | 8,0 kW | 220 V трифазно | 27,28 A | 20 Ω |
| ASD-W3-PM804N-R2 | 8,0 kW | 400 V трифазно + N | RST 37 A · N 64 A | 20 Ω |
Драйв модули
| Каталожен номер | Мощност | Оси | Номинален ток | Охлаждане |
|---|---|---|---|---|
| ASD-W3-DM012D-* | 100 W | 2 | 0,9 A | естествено |
| ASD-W3-DM022D-* | 200 W | 2 | 1,55 A | естествено |
| ASD-W3-DM042D-* | 400 W | 2 | 2,65 A | естествено |
| ASD-W3-DM072D-* | 750 W | 2 | 5,1 A | естествено |
| ASD-W3-DM102D-* | 1 kW | 2 | 7,3 A | вентилатор |
| ASD-W3-DM152D-* | 1,5 kW | 2 | 8,3 A | вентилатор |
| ASD-W3-DM202S-* | 2 kW | 1 | 13,4 A | вентилатор |
| ASD-W3-DM302S-* | 3 kW | 1 | 19,4 A | вентилатор |
Звездичката е наставката за енкодерния интерфейс и STO, например ASD-W3-DM152D-AS.
Контролни и задни модули
| Каталожен номер | Какво е |
|---|---|
| ASD-W3-CM04E-* | контролен модул, 4 оси, 24 DI / 12 DO, EtherCAT, STO SIL 3 |
| ASD-W3-CM08E-* | контролен модул, 8 оси, 48 DI / 24 DO, EtherCAT, STO SIL 3 |
| ASD-W3-CM12E-* | контролен модул, 12 оси, 48 DI / 24 DO, EtherCAT, STO SIL 3 |
| ASD-W3-BP04 / BP05 / BP06 / BP08 / BP10 / BP12 | заден модул с 4, 5, 6, 8, 10 или 12 слота |
Приложения
- полупроводникова техника — пренос на пластини, чип-сортери, AOI контрол
- електроника — PCB тестери, лепилни машини
- литиево-йонни батерии — навиващи машини
- дървообработване — кантиращи и разкройващи машини
Източник: каталог Delta ASDA-W3, 04.2026. Каталогът на Delta за W3 засега е само на китайски.
Документи:
Още файлове (ръководства, ESI/XML, CAD, фърмуер) — в центъра за сваляне на Delta: ASDA-W3. Не сте сигурни кой модел ви трябва — изпратете запитване.
