При директно включване асинхронният двигател поема пусков ток, многократно по-голям от номиналния — обикновено 6 до 8 пъти. Това натоварва мрежата, предизвиква спадове на напрежението и механични удари в предавката. Има три начина да се ограничи пускът — с различна цена и възможности.
Звезда-триъгълник
Двигателят тръгва свързан в звезда и след няколко секунди се превключва в триъгълник. В звезда фазното напрежение на намотката е √3 пъти по-ниско, затова пусковият ток от мрежата и пусковият момент падат до около една трета от стойностите при директно включване.
- Подходящ е за двигатели, които тръгват без товар или с малък товар — вентилатори, помпи с отворен вентил, металообработващи машини на празен ход.
- Двигателят трябва да има шест извода и намотка за мрежовото напрежение в триъгълник — за мрежа 400 V това е двигател 400 V Δ.
- При превключването има кратък пик на тока и момента; оборотите не се регулират.
Устройство за плавен пуск
Тиристорният стартер повишава напрежението постепенно. Моментът на двигателя е пропорционален на квадрата на напрежението, затова при ниско напрежение моментът намалява силно — плавният пуск е добър за помпи и вентилатори, но не и за тежки пускове под товар. Той ограничава пусковия ток и удара, но също не регулира оборотите и не пести енергия в работа.

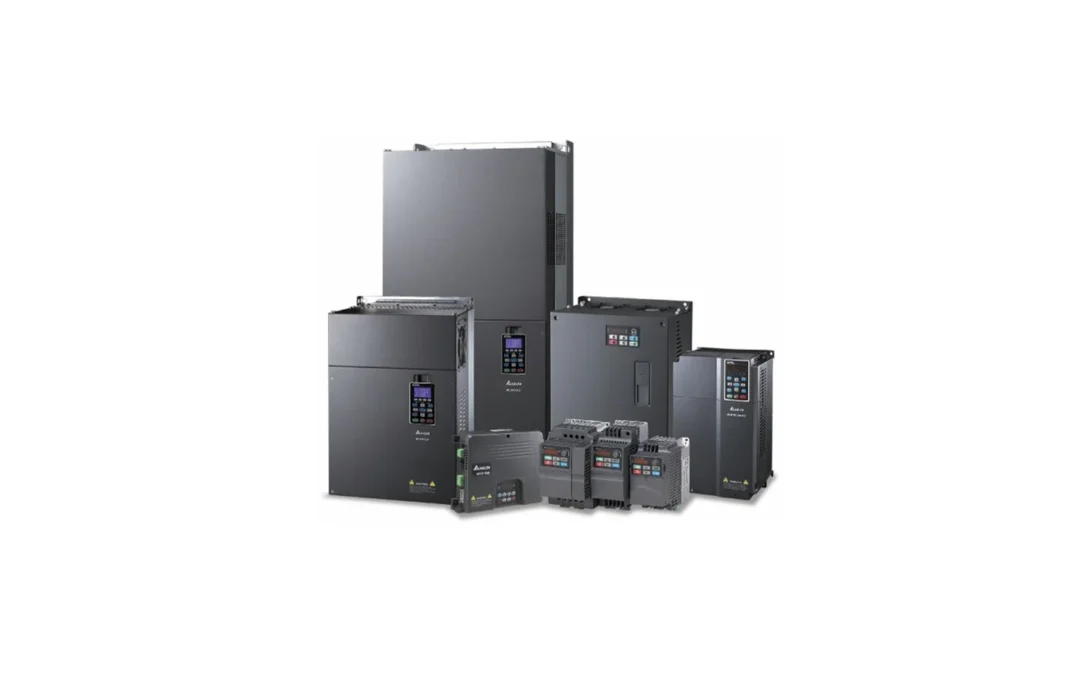

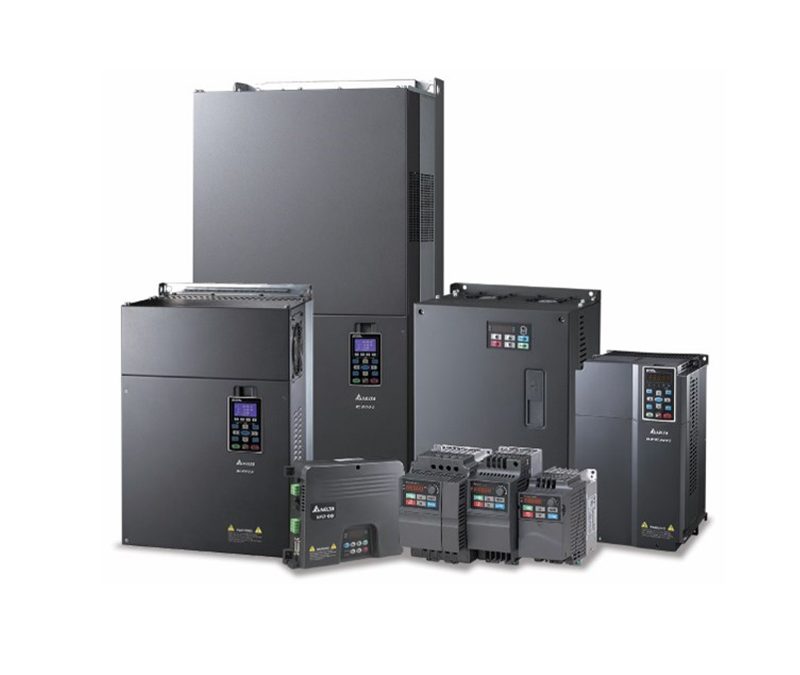

Честотен регулатор
Честотният регулатор променя едновременно честотата и напрежението, затова двигателят развива номиналния си момент още от ниски обороти при ток около номиналния. Освен плавен пуск и спиране той дава регулиране на оборотите, реверс и защити на двигателя.
При помпи и вентилатори дебитът е пропорционален на оборотите, а мощността — на третата им степен: при 80 % обороти консумацията е около половината (0,8³ ≈ 0,51). Затова регулирането на дебита с обороти вместо с клапа или дросел обикновено изплаща регулатора.
Чести грешки при звезда-триъгълник
- Двигател 230/400 V (Δ 230 V / Y 400 V) не може да се пуска звезда-триъгълник в мрежа 400 V — в триъгълник намотката би получила 400 V вместо 230 V.
- Превключване твърде рано — преди двигателят да е набрал обороти, пикът на тока при превключването е почти колкото при директен пуск.
- Контакторите за звезда и триъгълник трябва да са блокирани взаимно — механично и в схемата, — иначе при едновременно включване се получава късо съединение.
Как да изберем
| Начин | Пусков ток | Пусков момент | Регулиране на оборотите | Подходящ за |
|---|---|---|---|---|
| Директно | 6–8 × номиналния | пълен | не | малки двигатели, силна мрежа |
| Звезда-триъгълник | ≈ 1/3 от директното | ≈ 1/3 от директното | не | пуск без товар |
| Плавен пуск | ограничен по настройка | намалява с квадрата на напрежението | не | помпи, вентилатори, леки пускове |
| Честотен регулатор | около номиналния | до номиналния и над него за кратко | да | тежки пускове, регулиране, пестене на енергия |
За конвейери, миксери, екструдери и всичко, което тръгва под товар или трябва да работи с различни обороти, честотният регулатор е правилният избор. Звезда-триъгълникът остава евтино решение за двигатели, които тръгват на празен ход и работят с постоянни обороти.
