Честотният регулатор (инвертор, честотен преобразувател, VFD) захранва асинхронния двигател с напрежение с променлива честота и големина. Така двигателят върти с нужните обороти вместо винаги с номиналните — с плавен пуск и спиране, защита и, при помпи и вентилатори, със съществена икономия на енергия. По-долу: как работи, как се смята икономията (и кога формулата не важи), как се избира и свързва, с данни от ръководствата на Delta.

Част от ръководството „Честотни регулатори“ — избор за помпа, вентилатор и машина, свързване, параметри и грешки на сериите Delta.

1. Как работи

мрежа50 HzИзправителAC → DCDC шинакондензаториИнверторIGBT, ШИМдвигател0…f, 0…Uуправлението задава честотата и напрежението на изхода(U/f или векторно); защитите следят тока, DC шината и температурата
Схема 1. Изправителят прави от мрежата постоянно напрежение, инверторът — трифазно с нужната честота

Изправителят превръща мрежовото напрежение в постоянно, което кондензаторите на DC шината изглаждат. Инверторът с IGBT транзистори „нарязва“ постоянното напрежение с широчинно-импулсна модулация (ШИМ) и получава трифазно напрежение с честота от 0 до максималната — при VFD-EL-W 0,1–400 Hz. Напрежението на изхода се променя заедно с честотата, за да остане магнитният поток в двигателя подходящ.

ns = 120 · fpсинхронни обороти [min⁻¹]: f — честотата [Hz], p — броят полюси; асинхронният двигател върти малко под тях (хлъзгане)

Пример: 4-полюсен двигател при 50 Hz — 1500 min⁻¹ синхронни; при 25 Hz — 750 min⁻¹. До номиналната честота регулаторът поддържа отношението напрежение/честота, над нея напрежението не може да расте повече и моментът намалява.

2. Колко се спестява — законите на подобието

При центробежна помпа или вентилатор (същото работно колело, същата течност) дебитът, моментът и мощността се менят с оборотите така (IEC 62097:2009, т. 6.4–6.6):

Q₂Q₁ = n₂n₁дебит — пропорционален на оборотите
T₂T₁ = (n₂n₁)²момент — с квадрата на оборотите (напорът също)
P₂P₁ = (n₂n₁)³мощност — с куба на оборотите
0 %50 %80 %100 %12,5 %51,2 %100 %обороти, % от номиналнитемощност, % от номиналнатапомпа, вентилатор: P ~ n³постоянен момент: P ~ n
Схема 2. Мощност според оборотите: при помпа и вентилатор — с куба; при постоянен момент (конвейер, винт) — пропорционално

Пример: помпа 15 kW, 8 часа на ден

Обороти Мощност Спестено Спестено за ден При 0,10 € за kWh
100 % 15,00 kW 0,00 kW 0,0 kWh 0,00 €
90 % 10,94 kW 4,06 kW 32,5 kWh 3,25 €
80 % 7,68 kW 7,32 kW 58,6 kWh 5,86 €
70 % 5,14 kW 9,86 kW 78,8 kWh 7,88 €
50 % 1,88 kW 13,12 kW 105,0 kWh 10,50 €

Например при 80 % от оборотите мощността е 15 · 0,8³ = 7,68 kW — с 7,32 kW по-малко, т.е. 58,6 kWh спестени на ден. Цената на енергията е допускане за примера — сметнете с вашата.

Кога формулата не важи — или дава по-малко:

  • Статичен напор — когато помпата трябва да преодолее височина или налягане и при нулев дебит, мощността пада по-бавно от куба; при голям статичен напор оборотите не могат да се намалят много.
  • Постоянен момент — конвейер, винтов компресор, бъркалка: мощността е пропорционална на оборотите (схема 2), а не на куба им. Ползата там е друга — плавен пуск, точна скорост, по-малко износване.
  • Загубите на регулатора и на двигателя при частично натоварване намаляват спестеното.
  • Икономия има спрямо регулиране с дроселиране (клапа, байпас) или включване/изключване — не спрямо двигател, който така или иначе работи с нужните обороти.

Квадратичният момент е характерен за вентилатори, помпи и компресори (IEC TS 60034-31:2010, фиг. 11).

3. Какво още дава регулаторът

  • Плавен пуск и спиране — времената за ускорение и забавяне се задават (при VFD-EL-W — Pr.01.09/01.10); няма удар в механиката и пусковият ток е ограничен от регулатора.
  • Защита на двигателя — свръхток, пренапрежение, претоварване, липсваща фаза; при VFD-EL-W претоварване до 150 % за 60 s.
  • Управление на процеса — задание от потенциометър, 0–10 V, 4–20 mA, по Modbus; вграден PID за налягане или дебит.
  • Реверс и няколко скорости — от клемите, без контактори за посоката.

4. Къде се използва

Приложение Какво се регулира Тип товар
Помпи дебит или налягане (PID по датчик) квадратичен — най-голяма икономия
Вентилатори, вентилация дебит на въздуха квадратичен
Конвейери скорост на лентата, плавен пуск постоянен момент
Бъркалки, смесители скорост според продукта постоянен или растящ момент
Винтови компресори налягане в мрежата постоянен момент
Машини за обработка обороти на шпиндела, подаване според процеса

5. Как се избира честотен регулатор

Накратко — шестте въпроса по-долу. Изборът по товар (помпа с PID, вентилатор, трифазен двигател от монофазна мрежа), кабелът, параметрите и от какво зависи цената са подробно в ръководството „Честотни регулатори“.

  1. По тока, не само по kW. Номиналният изходен ток на регулатора трябва да е поне колкото номиналния ток на двигателя от табелката. Пример: двигател 4 kW / 400 V — VFD040EL43W дава 9,0 A (ръководство, стр. A-3).
  2. Захранване. 1 × 230 V или 3 × 400 V; при еднофазен вход изходът пак е трифазен, но с напрежение до 230 V — двигателят се свързва за 230 V.
  3. Товар и претоварване. Тежък пуск, удари, чести пускания — регулатор с резерв по ток.
  4. Спиране. Ако товарът с голяма инерция трябва да спира бързо, енергията се връща в регулатора — нужен е спирачен прекъсвач и резистор. VFD-EL-W не поддържа резистор (стр. 2-6); MS300 и MH300 имат вграден спирачен прекъсвач.
  5. Входове, изходи, комуникация — колко команди, аналогови сигнали, мрежа (Modbus, CANopen, EtherCAT…).
  6. Среда — степен на защита, температура, ЕМС филтър.

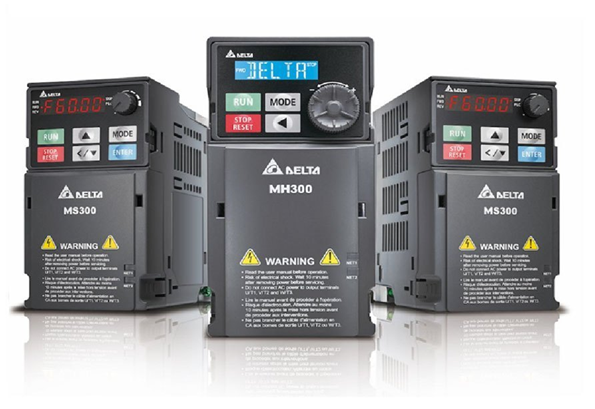

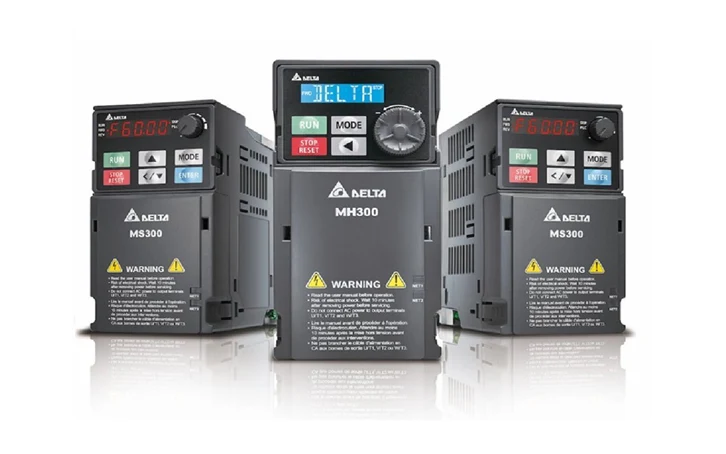

Сериите Delta накратко

Серия 1 × 230 V, kW 3 × 400 V, kW ЕМС филтър Спирачен прекъсвач PLC, стъпки Двигатели STO DI / DO Релета
VFD-EL-W 0,2–2,2 0,4–5,5 — — — асинхронни — 4 / 0 1
ME300 0,2–2,2 0,4–7,5 ✓ ✓ 1k асинхронни, PM опция 5 / 1 1
MS300 0,2–2,2 0,4–22 ✓ ✓ 2k асинхронни, PM ✓ 7 / 2 1
MH300 0,2–2,2 0,4–75 ✓ ✓ 5k асинхронни, PM ✓ 7 / 2 1
CP2000 — 0,75–630 до 37 kW до 37 kW 10k асинхронни, PM, SynRM ✓ 10 / 0 3
C2000 Plus — 0,75–560 опция до 30 kW 10k асинхронни, PM, SynRM ✓ 10 / 2 2

Таблица за избор на AC задвижвания Delta (ценова листа Delta Türkiye 05.2026, стр. 10); „✓“ — вградено, „опция“ — с допълнителен модул. PM — двигател с постоянни магнити, SynRM — синхронен реактивен. VFD-EL-W при 1 × 230 V — по ръководството, стр. A-2 (таблицата дава от 0,4 kW).

6. Свързване — правилата, които най-често се нарушават

  • На изхода U/V/W не се свързват кондензатори за компенсация и защити от пренапрежение (ръководство VFD-EL-W, стр. 2-9).
  • Двигателят трябва да е с добра изолация, подходящ за работа с регулатор (стр. 2-9).
  • Аналоговите сигнали — с екраниран, по възможност усукан кабел, възможно най-къс (под 20 m), с правилно заземяване (стр. 2-12).
  • Командните входове: при Delta фабрично са в режим NPN — командата е затваряне към DCM; проверете превключвателя NPN/PNP спрямо схемата.

Клемите, параметрите за първото пускане и всичките 32 кода на грешки на VFD-EL-W — на български в ръководството за VFD-EL-W.

Въпроси и отговори

Честотен регулатор, инвертор или честотен преобразувател?

Едно и също устройство — в практиката се срещат и трите имена, както и VFD (variable frequency drive) и AC задвижване.

Колко се спестява с честотен регулатор?

При центробежна помпа или вентилатор мощността пада с куба на оборотите: при 80 % от оборотите — около 51 % от мощността. Реалната икономия зависи от статичния напор, от часовете работа и от това как е регулирано досега. При конвейер (постоянен момент) мощността пада само пропорционално на оборотите.

Може ли с еднофазно захранване да се върти трифазен двигател?

Да — регулатор с еднофазен вход (при Delta VFD-EL-W — VFD□□□EL21W) дава трифазен изход до 230 V; двигателят се свързва за 230 V.

Защо регулаторът изключва с грешка при спиране?

Най-често ov — пренапрежение на DC шината от енергията, която двигателят връща при бързо забавяне. Удължете времето за забавяне или изберете регулатор със спирачен резистор. Причините и действията при всички кодове на VFD-EL-W — в таблицата на грешките.

Нужна ви е помощ при избора?

Изпратете ни данните от табелката на двигателя, захранването и какво задвижва — ще предложим регулатор Delta с резерв по ток и нужните входове.

Изпратете запитванеЧестотни регулатори DeltaСерво или стъпков двигател

Източници: IEC 62097:2009, т. 6.4–6.6; IEC TS 60034-31:2010, фиг. 11; Delta VFD-EL-W User Manual EN 04.09.2024 (PDF), стр. 2-6, 2-9, 2-12, 6-3, A-3; таблица за избор на AC задвижвания Delta (Delta Türkiye, 05.2026, стр. 10). Статията е обновена на 04.10.2026; първото издание е от 28.09.2023.
