Циклодални редуктори

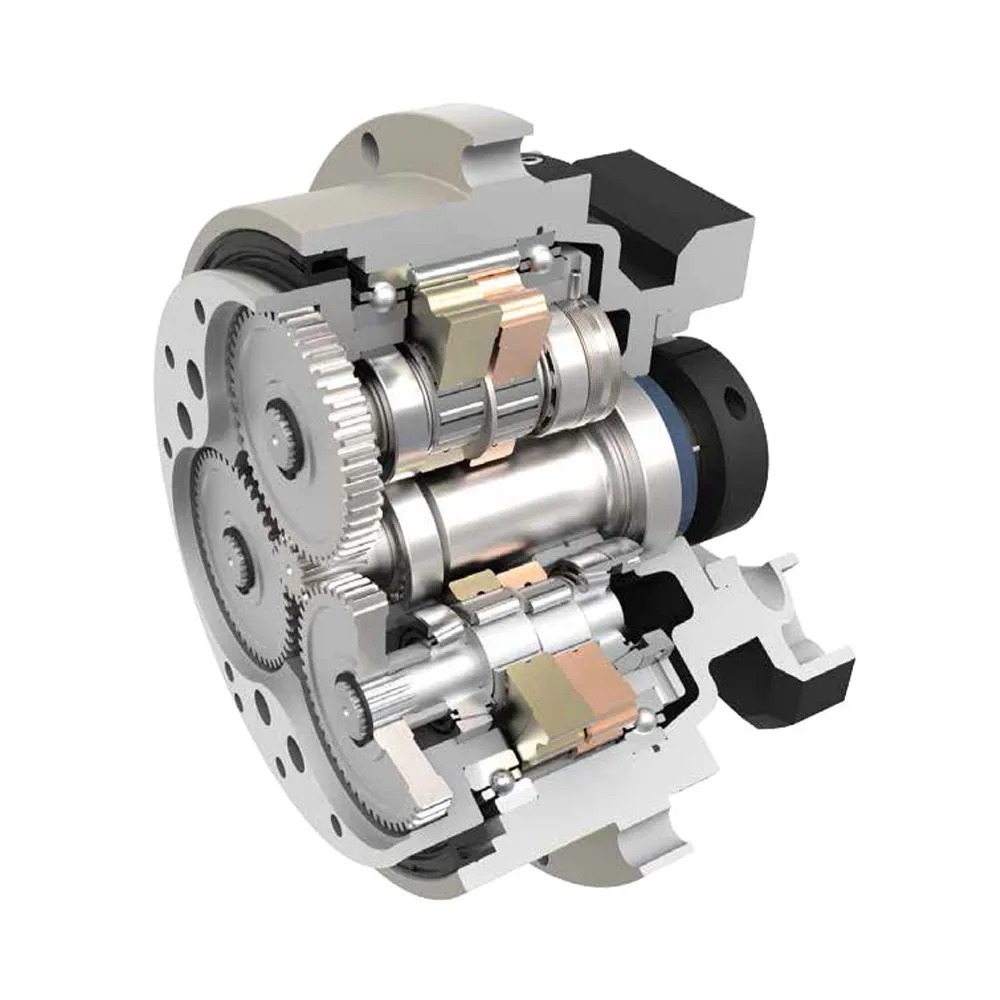

Циклоидните зъбни колела са вид зъбни механизми, които се различават от традиционните цилиндрични или спирални зъбни колела. За разлика от конвенционалните зъбни колела, които предават въртящ момент чрез зацепването на зъбите, циклоидалните зъбни колела работят с помощта на циклоидален диск, който се движи по сложна, циклоидна траектория. Това движение се зацепва с щифтове или ролки, разположени около корпуса на зъбното колело, преобразувайки входното въртеливо движение в намалено изходно въртеливо движение с висок въртящ момент и минимална хлабина.
Разпределителният вал задвижва циклоидното зъбно колело за извършване на ексцентрично движение. Разпределителният вал се върти по посока на часовниковата стрелка за 1 оборот, а циклоидното зъбно колело се движи с 1 зъб в посока, обратна на часовниковата стрелка.
Циклодални редуктори имат два варианта на изпълнение: корпусът е фиксиран или изходният задвижващ вал е фксиран
- Корпусът на скоростната кутия е фиксиран:
- Посоката на въртене на изходния вал е същата като на входящия вал.
- Предавателно отношение е както е отбелязано в каталога.
- Изходящият вал е фиксиран:
- Посоката на въртене на корпуса е противоположна на входящия вал.
- Предавателно отношение е се изчислява като в каталога минус 1.
- Висока надеждност, висока твърдост, висока точност, висока въртящ момент
- Оптимизираният циклоидален дизайн на зъбите го прави много устойчив на усукване.

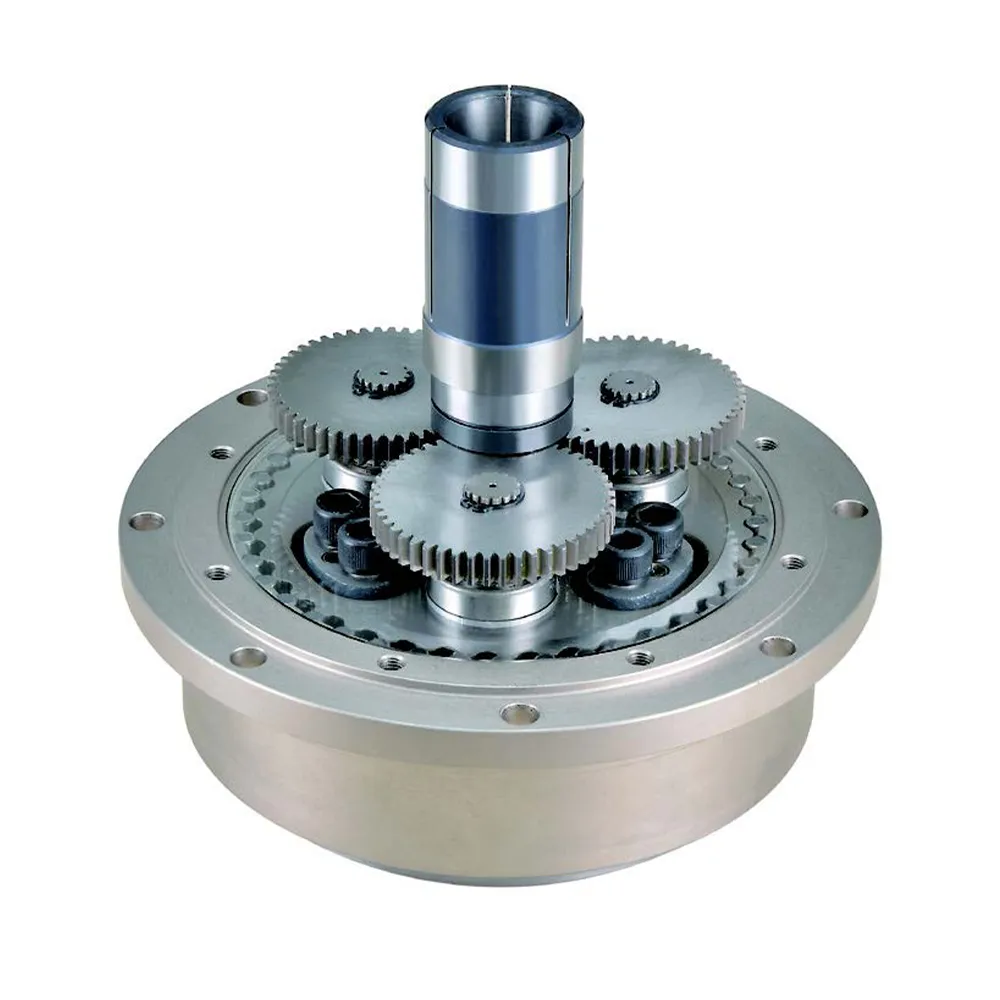

- Двойни циклоидални колела, зацепване с множество зъби за повишена здравина.
- Използват се сачмени лагери с ъглов контакт с двойна опора за увеличаване на обхвата на лагера и увеличаване на коравината на изходящия край.
- Дори въртящият момент до 5 пъти над номиналния въртящ момент, продуктът няма да се повреди.
- Високопрецизната машинна технология прави продукта с минимална хлабина (<1 arcmin) и висока оперативна ефективност.
- Лесен монтаж и поддръжка
- Смазката е запечатана, степен на защита IP65. Няма нужда да сменете смазката.
- Фланецът на двигателя може да се свърже с всяка марка и заключващият механизъм тип цанга прави инсталирането на мотора много лесно.
Документи:
Li Ming Machinery Co., Ltd. е сертифицирана по ISO 9001:2015 за проектиране и производство на редуктори — SGS, сертификат № TW97/10746, валиден до 10.09.2027 г.
МЕХАТРОНИКС ЕООД е изключителен дистрибутор на Li Ming Machinery Co., Ltd. за България — сертификат реф. LM-20261005 от 05.10.2026 г., валиден до 31.12.2031 г.
