AX-5 модули за разширение
Модулите се свалят и слагат отпред, без да се местят съседните — две щипки на DIN шината. Схемата на свързване е отпечатана на модула, а захранването на входовете и изходите идва отделно, през захранващ модул или съединител за IOV / IOG / PE.
Модели
| Модел | Какво е |
|---|---|

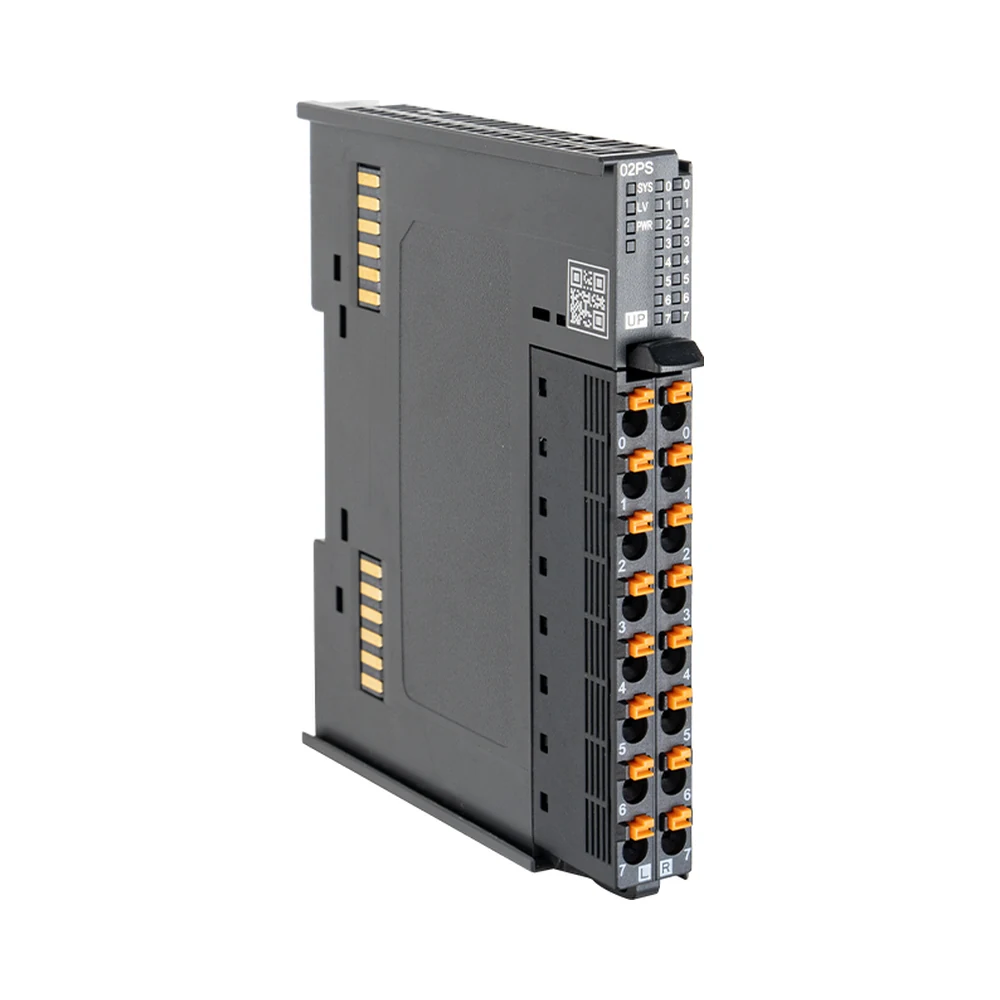

| AX-502PS11-0A | захранване на електрониката: 24 V → 5 V, 2 A |
| AX-510PS12-0A | захранване на входовете и изходите 24 V DC, до 10 A |
| AX-516PC10-0A · PC20-0A · PC30-0A | съединител: 16 × IOV · 16 × IOG · 8 × IOV / 8 × IOG |
| AX-514PC40-0A | съединител: 14 × PE |
| AX-516AM10-0A / AM20-0A | 16 DI, 24 V DC, NPN / PNP |
| AX-516AN01-0A / AN02-0A | 16 DO, 24 V DC, 0,5 A, NPN / PNP |
| AX-516AP11-0A / AP22-0A | 8 DI + 8 DO, NPN / PNP |
| AX-504AD10-0A · AX-508AD10-0A | 4 / 8 AI, ±10 V, 16 бита, 100 / 200 µs |
| AX-504AD20-0A · AX-508AD20-0A | 4 / 8 AI, ±20 mA, 16 бита, 100 / 200 µs |
| AX-504DA01-0A · AX-508DA01-0A | 4 / 8 AO, ±10 V, 16 бита |
| AX-504DA02-0A | 4 AO, 0 – 20 mA |
| AX-502TC10-0B / AX-504TC10-0B | 2 / 4 термодвойки J, K, T, E, L, U, N, R, S, B, C, PL II, ±130 mV; 24 бита |
| AX-502PT10-0B / AX-504PT10-0B | 2 / 4 RTD Pt100, Pt1000, Ni100, Ni1000, 0 – 300 Ω; 2 / 3 / 4 проводника |
| AX-501LC10-0A | 1 тензодатчик, захранване 5 V, 4 / 6 проводника, 24 бита |
| AX-502HC10-0A | 2 канала бърз брояч, до 2 MHz (500 kHz × 4) |
| AX-502PU01-0A | 2 оси позициониране, импулси 500 kHz, NPN; E-Cam, E-Gear, JOG, връщане в нула |
Източник: каталог Delta AX-5, 05.2025, стр. 30–32.
Технически данни
| Модул | Данни |
|---|---|
| Цифрови входове | 2,5 mA при 24 V DC; ON / OFF 150 µs; филтър 0 – 255 ms (3 ms по подразбиране) |
| Цифрови изходи | 0,5 A на изход; ON / OFF 150 µs; защита от свръхнапрежение и свръхток |
| Аналогови входове | диференциални; ±10 V — 16 бита, ±5 V — 15 бита; ±20 mA — 16 бита, 0 – 20 mA — 15 бита; филтри AVG / FIR / IIR |
| Аналогови изходи | ±10 V — 16 бита, ±5 V — 15 бита; 0 – 20 mA — 15 бита; 100 µs / 4 канала |
| Термодвойки | 0,1 °C; 100 ms на канал; компенсация на студения край ±1,2 °C |
| RTD | 0,001 °C; точност ±0,3 % при 25 °C, ±0,5 % при 0 – 60 °C; 100 ms на канал |
| Тензодатчик | 1 – 80 mV/V; ±0,01 % при 25 °C; 500 µs |
| Изолация | сигнали / вътрешна шина 500 V AC; между каналите — без |
| Размери, тегло | 12 × 100 × 80 mm, 60 – 75 g |
| Околна среда | работа −20 … +60 °C; съхранение −40 … +85 °C; 5 – 95 % RH; IP20; UL94V-0 |
Източник: каталог Delta AX-5, 05.2025, стр. 19–27.
Къде се монтират
- отдясно на CPU модула AX-5
- в отдалечена станция с каплер AX-5 EtherCAT или PROFINET
- заедно с модулите за безопасност AX-5 Safety
Документи:
Още файлове (ръководства, ESI/XML, CAD, фърмуер) — в центъра за сваляне на Delta: AX-5 Series. Не сте сигурни кой модел ви трябва — изпратете запитване.
