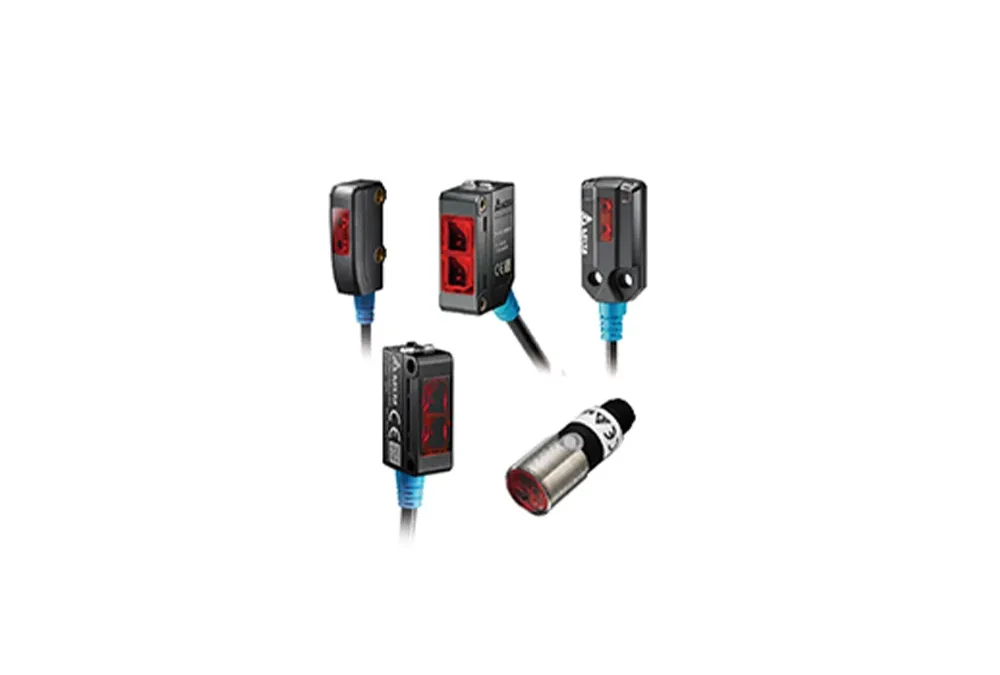

Индуктивните, капацитивните, фотоелектричните и ултразвуковите сензори изглеждат различно, но се свързват по няколко еднакви начина. Изходът може да е PNP или NPN с 3 или 4 проводника, двупроводен, аналогов 0–10 V или 4–20 mA, IO-Link или сериен интерфейс RS-485. Предпазните завеси имат два изхода OSSD. Тук са схемите на всички видове — от жилото на сензора до клемата на контролера. Посочени са и границите в стандартите, както и грешките, заради които сензорът „свети“, а контролерът не вижда сигнал. Примерите са със сензори от каталога на Akusense, който предлагаме.

Част от ръководството „Сензори“ — видове сензори, изходи PNP и NPN, свързване, степен на защита и избор.

Накратко: цветовете са едни и същи — кафяв +, син 0 V, черен изход, бял — втори изход или функция. PNP подава плюса, общият извод на входовете е към 0 V. NPN свързва към 0 V, общият извод е към +24 V. Двупроводният иска вход тип 2 или 3. За аналоговия сигнал на дълъг кабел 4–20 mA е по-сигурен от 0–10 V. IO-Link ползва същите жила и същия кабел до 20 m.

1. Видовете изходи с един поглед

Вид Жила Към какъв вход Примери в каталога
PNP, 3 проводника BN +, BU 0 V, BK изход цифров вход, общият извод към 0 V индуктивни TR, TL, TY; фотоелектрични PTE — код с P
NPN, 3 проводника същите цифров вход, общият извод към +24 V същите серии — код с N
4 проводника + WH (2) — втори изход или функция два входа или вход + избор на функция PTE …R (бялото избира светло/тъмно), MS18 (обучение)
2 проводника DC BN, BU цифров вход тип 2 или 3 TD
аналогов 0–10 V BN +, BU 0 V, BK сигнал аналогов вход по напрежение, ≥ 10 kΩ MS18, MC18, MC30 (…V); ELT-M10BV; TA (…PV)
аналогов 4–20 mA BN +, BU 0 V, BK сигнал аналогов вход по ток, ≤ 300 Ω MS18, MC18, MC30 (…I); ELT-M10BA; TA (…PA)
IO-Link BN L+, BU L−, BK C/Q (+ WH) порт на IO-Link мастер TBL
OSSD 2 × PNP + захранване реле или контролер за безопасност SAF40
RS-485 (Modbus RTU) A, B + захранване сериен порт на PLC или HMI MLD25, PX-…-485, ELT-M10B4

Източник: каталог на сензорите Akusense, т. 1.2, 2.11–2.13, 4.3, 4.8, 7.1, 8.7, 10.1, 10.2 (PDF); IEC 61131-2:2007, табл. 11 (стр. 41).

2. Цветовете на жилата и изводите на конектора

Цветовете и номерата на изводите са в табл. 3 на IEC 60947-5-2. Номерът до цвета е същият като номера на извода в конектора M8 или M12. Затова кабел с конектор от един производител обикновено пасва на сензор от друг.

Извод Жило Функция
1 BN кафяв + захранване (обикновено 10–30 V DC)
2 WH бял втори изход (НЗ), вход за обучение или избор на функция — по серии
3 BU син 0 V
4 BK черен изход; при IO-Link — линията C/Q

Конекторите M8 с три извода нямат извод 2. При трипроводните НЗ стандартът дава изхода на извод 2. В каталога, който предлагаме, изходът е на черното жило, извод 4 — при конектор проверете листа на кода. Жълто-зеленото е само за защитния проводник и не се ползва за сигнали. Цветовете на проводниците в самото табло са друга тема — статията за EN 60204-1.

Източник: IEC 60947-5-2:2007+A1:2012, табл. 3 и бележките към нея (стр. 29–30); каталог на сензорите Akusense, т. 1.2.

3. PNP и NPN — какво превключва сензорът

Трипроводният сензор има собствено захранване по кафявия и синия проводник, а черният е изходът. Вътре има транзистор, който работи като ключ:

  • PNP — при сработване свързва изхода към +24 V. Токът тече от сензора към входа на контролера. Товарът е между черния проводник и 0 V.
  • NPN — при сработване свързва изхода към 0 V. Токът тече от входа на контролера към сензора. Товарът е между черния проводник и плюса.
Трипроводен PNP → вход на PLC+24 V0 Vсензор PNPBN кафяв (1)BK черен (4)BU син (3)ВPNPPLC — цифрови входовеX0S/SS/S → 0 VОранжевите стрелки — посоката на тока при сработил сензор.
Схема 1. Трипроводен PNP: изходът подава +24 V на X0, общият извод S/S е към 0 V
Трипроводен NPN → вход на PLC+24 V0 Vсензор NPNBN кафяв (1)BK черен (4)BU син (3)ВNPNPLC — цифрови входовеX0S/SS/S → +24 VОранжевите стрелки — посоката на тока при сработил сензор.
Схема 2. Трипроводен NPN: изходът свързва X0 към 0 V, общият извод S/S е към +24 V

Как се свързва общият извод на входовете

Входовете на контролерите Delta DVP и на повечето PLC имат общ извод (при DVP — S/S). Той определя посоката на тока:

  • за PNP сензори общият извод се свързва към 0 V — сензорът подава +24 V на входа;
  • за NPN сензори общият извод се свързва към +24 V — сензорът затваря входа към 0 V.

Един общ извод обслужва група входове, затова в една група не се смесват PNP и NPN сензори. Ако на машината има и от двата вида, сложете ги в различни групи или сменете единия вид. Входовете, които приемат и двата вида (например при Delta DVP), са с оптрон в двете посоки — затова на схемите той е с два светодиода.

При честотните инвертори е същото. При Delta VFD-EL-W фабричният режим по ръководството е NPN: командата е затваряне на входа MI към общия извод DCM. За PNP сигнали режимът се превключва според ръководството — проверете положението на превключвателя на инвертора. Пример — в статията за свързване на инвертора.

Защо „sink“ и „source“ объркват

Думите описват посоката на тока, но спрямо различни изводи. В ръководството на модулите Delta AS „sinking“ означава, че токът влиза във входа X. В ръководството на модулите Delta DVP за същата дума е дадено, че токът влиза в общия извод S/S — тоест противоположната схема. Затова при свързване следвайте чертежа на конкретния модул, а не думата. Питайте се към кой потенциал отива общият извод и какво превключва сензорът.

Кой вид се среща по-често

В Европа преобладават PNP сензорите. При машините и апаратите от Азия често се среща NPN — например честотните инвертори Delta са фабрично в режим NPN. Затова при модернизация или нов контролер към стари сензори първо проверете вида на входовете и на сензорите и едва след това поръчвайте.

4. Четирипроводни — два изхода или избор на функция

Четвъртото жило е бялото (извод 2). В класическото изпълнение то е втори изход, обратен на първия: черният е НО, белият — НЗ. Двата се свързват към два входа, а програмата проверява, че са различни. Еднакво състояние на двата входа значи прекъснат проводник или повреден сензор. Така се хваща повреда, която с един изход остава скрита.

Четирипроводен PNP с два изхода (НО + НЗ) → два входа+24 V0 Vсензор PNPBN кафяв (1)BK черен (4)WH бял (2)BU син (3)ВНОНЗPLC — цифрови входовеX0X1S/SДвата изхода са винаги противоположни; еднакво състояние на X0 и X1 = прекъснато жило или повреда.
Схема 3. Четирипроводен PNP: черният (НО) към X0, белият (НЗ) към X1

При други серии бялото жило не е изход. При оптичните PTE с 4 жила то избира „светло“ или „тъмно включен“, а при ултразвуковите MS18 е вход за обучение (teach-in). Затова таблицата „Свързване“ на конкретната серия е задължителна.

Източник: каталог на сензорите Akusense, т. 1.2, 4.3 (PTE) и 7.1 (MS18).

5. Двупроводни — сензорът стои последователно с входа

Двупроводният сензор се включва последователно с входа — като контакт, само че електронен. Собствено захранване няма. Затова взема малко ток от веригата и когато е изключен (ток на утечка), и оставя част от напрежението върху себе си, когато е включен (пад на напрежението). Може да е в плюсовия или в нулевия проводник, затова работи и с входове за PNP, и с входове за NPN.

Двупроводен DC (серия TD) → вход на PLC+24 V0 Vсензор, 2 проводникаBN кафявBU синВPLC — цифрови входовеX0S/Sизключен: утечка до 0,8 mAвключен: пад до 4 VСензорът стои последователно с входа. При вход за NPN: S/S → +24 V, синият към 0 V, кафявият към X0.
Схема 4. Двупроводен (серия TD): сензорът е последователно с входа X0, общият извод — към 0 V
Величина IEC 60947-5-2: 2 извода IEC 60947-5-2: 3 или 4 извода TD от каталога
пад на напрежението Ud, включен ≤ 8 V DC ≤ 3,5 V DC до 4 V
ток в изключено състояние Ir ≤ 1,5 mA DC ≤ 0,5 mA DC до 0,8 mA
минимален работен ток Im ≤ 5 mA ≤ 1 mA —
номинален ток Ie 50 mA DC 50 mA DC 120 mA

Цифровите входове по IEC 61131-2 са три типа. Тип 1 е за контакти и приема като „0“ ток само до 0,5 mA — утечката на двупроводния може да се прочете като „1“. Тип 2 и тип 3 са за електронни ключове и двупроводни сензори. Проверката е с две неравенства:

вкл.Uзах − Ud ≥ UH minпри 24 V и TD: 24 − 4 = 20 V ≥ 11 V (тип 2 и 3) ✓
изкл.Ir ≤ IT minTD: 0,8 mA ≤ 1,5 mA (тип 3) и ≤ 2 mA (тип 2) ✓; ≤ 0,5 mA (тип 1) ✗

Ако входът е тип 1, утечката се поема от резистор успоредно на входа: R ≤ 5 V / 0,8 mA = 6,25 kΩ → 4,7 kΩ, 0,25 W. Двупроводните M8 може да нямат защита от късо съединение — сложете предпазител във веригата.

Източник: IEC 60947-5-2:2007+A1:2012, т. 7.2.1.11–7.2.1.15 (стр. 34); IEC 61131-2:2007, т. 3.12–3.14 (стр. 22) и табл. 8 (стр. 37); каталог на сензорите Akusense, т. 2.13 (TD).

6. NPN сензор към вход за PNP — преобразувател CTC

Когато входовете са само за PNP, а на машината е останал NPN сензор (или обратно), не е нужно да се сменя сензорът. Кабел-преобразувателят CTC-N2P (NPN → PNP) или CTC-P2N (PNP → NPN) се включва между сензора и контролера. Към контролера той дава два изхода: черният работи като сензора, белият — обратно. Така от един сензор с един изход се получават НО и НЗ.

NPN сензор към вход за PNP — през кабел-преобразувател CTC-N2P+24 V0 Vсензор NPNBN кафявBK черенBU синCTC-N2PNPN → PNPBN кафявBK черенWH бялBU синPLC — цифрови входовеX0X1S/SЧерното (изход 1) работи като сензора, бялото (изход 2) — обратно (НО ↔ НЗ). Сензорът се захранва през CTC.
Схема 5. NPN сензор през CTC-N2P към входове за PNP: черният — като сензора, белият — обратен

Източник: каталог на сензорите Akusense, т. 11.2 (CTC: захранване 8–30 V DC от страната на контролера).

7. Аналогов изход — 0–10 V или 4–20 mA

Аналоговият сензор не казва „има“ или „няма“, а дава стойност — разстояние, ниво, позиция. В каталога такива са ултразвуковите MS18, MC18 и MC30 (кодове …V за 0–10 V и …I за 4–20 mA), лазерните TOF ELT-M10BV и ELT-M10BA и индуктивните TA. Свързването е като при трипроводния: кафяв и син за захранването, черен за сигнала. Разликата е в това какъв е входът на контролера.

Аналогов изход 0–10 V (напр. MC18-…V) → аналогов вход+24 V0 VсензорBN кафяв (1)BK черен (4)BU син (3)ВUPLC — аналогов входV+COM≥ 10 kΩСигналът се мери спрямо 0 V — общият на входа (COM) е свързан с 0 V на сензора.
Схема 6. Изход 0–10 V: сигналът се мери спрямо 0 V, общият на аналоговия вход е свързан с 0 V на сензора
Аналогов изход 4–20 mA, 3 проводника (напр. MC18-…I) → аналогов вход+24 V0 VсензорBN кафяв (1)BK черен (4)BU син (3)ВIPLC — аналогов входI+I−≤ 300 ΩТокът се връща през I− към 0 V; входът е с малко съпротивление и не се влияе от дължината на кабела.
Схема 7. Изход 4–20 mA, 3 проводника: токът минава през входа (≤ 300 Ω) и се връща към 0 V
Обхват Вход по IEC 61131-2 Кога
0–10 V ≥ 10 kΩ къс кабел в таблото или до машината, без силни смущения
1–5 V ≥ 5 kΩ измервателната завеса BAL (изход 1–5 V)
4–20 mA ≤ 300 Ω дълъг кабел, кабелни канали със силови кабели; прекъснатият кабел се вижда (ток 0 mA)
0–20 mA ≤ 300 Ω стандартът не го препоръчва за нови проекти — 0 mA не се различава от прекъснат кабел

Източник: IEC 61131-2:2007, т. 5.3.1, табл. 11 (стр. 41); каталог на сензорите Akusense, т. 7.1, 4.8 и 8.6.

Напрежение или ток? Напрежението пада по кабела и се влияе от смущения и от разлика в потенциала на 0 V между сензора и контролера. Токът е еднакъв по цялата верига и не зависи от съпротивлението на кабела, докато захранването стига. Затова на разстояние над няколко метра и в табла с честотни инвертори се предпочита 4–20 mA. Сигналният кабел се води отделно от силовите, а екранът обикновено се свързва в единия край — при контролера.

Пример — от тока към разстоянието

Ултразвуков MC18-220I с обхват 0,2–2,2 m. Ако 4 mA отговаря на началото на обхвата, а 20 mA — на края:

dd = dmin + I − 4 mA16 mA · (dmax − dmin)при 12 mA: 0,2 + 8/16 · 2,0 = 1,2 m

Посоката (4 mA близо или далеч) и границите се задават при обучението на сензора — проверете ги в листа и при пускането. Долната граница на обхвата е мъртвата зона: обект по-близо от 0,2 m не се открива.

Двупроводен преобразувател 4–20 mA

Преобразувателите на налягане и температура често са двупроводни: захранването и сигналът са в едни и същи два проводника. Преобразувателят взема до 4 mA за себе си и регулира тока до 20 mA според стойността. Тук аналоговият вход стои последователно във веригата.

Двупроводен преобразувател 4–20 mA (токова верига) → аналогов вход+24 V0 Vпреобразувател+−IPLC — аналогов входI+I−≤ 300 ΩЗахранването и сигналът са в едни и същи два проводника: 4 mA = начало, 20 mA = край на обхвата.
Схема 8. Токова верига: +24 V → преобразувател → вход I+ → I− → 0 V

8. IO-Link — същите жила, но с данни

IO-Link (IEC 61131-9) е връзка точка до точка между сензора и порт на IO-Link мастер. Ползва същите жила и конектори като обикновения сензор. Захранването идва от мастера по изводи 1 и 3, а данните — по черното жило (извод 4, линия C/Q). Без мастер сензорът работи като обикновен PNP или NPN изход — режим SIO. В каталога това е серията индуктивни TBL.

IO-Link (напр. TBL) → порт клас A на IO-Link мастерсензор IO-LinkBN кафяв (1)WH бял (2)BU син (3)BK черен (4)SDCIIO-Link мастер — порт клас A1 L+ (+24 V)2 I/Q (DI/DO)3 L− (0 V)4 C/Q (данни / SIO)Захранването идва от мастера (L+ / L−). Кабел до 20 m, без екран; стига и трижилен кабел — бялото е по избор.Без мастер C/Q работи като обикновен PNP/NPN изход (режим SIO).
Схема 9. Сензор IO-Link към порт клас A: 1 L+, 2 I/Q, 3 L−, 4 C/Q
Извод Сигнал Порт клас A Порт клас B
1 L+ +24 V +24 V
2 I/Q свободен, DI или DO P24 — допълнително захранване
3 L− 0 V 0 V
4 C/Q данни (SDCI) или DI/DO (SIO) данни (SDCI) или DI/DO (SIO)
5 — не се свързва N24 — 0 V на допълнителното захранване
  • Кабелът е до 20 m, без екран. Стандартът ползва трите жила по IEC 60947-5-2 — обикновеният трижилен кабел на сензора стига.
  • Скорост на предаване: COM1 4,8, COM2 38,4 или COM3 230,4 kbit/s — избира се автоматично при свързване.
  • Порт клас B е с пет извода и второ захранване. Сензор клас A, който ползва четвъртото жило, не е съвместим с мастер клас B — портовете клас B трябва да са означени.
  • Ползата: параметрите се записват от мастера, при смяна на сензора се зареждат отново, а диагностиката (замърсяване, температура, брой превключвания) стига до PLC без допълнителни жила.

Източник: IEC 61131-9:2013, т. 4.3 (стр. 29), табл. 8 (стр. 43), табл. 11 (стр. 46); каталог на сензорите Akusense, т. 2.11 (TBL — IO-Link V1.1, C/Q на извод 4).

9. Светлинни завеси — предавател, приемник и синхронизация

Светлинната завеса е предавател и приемник с много лъчи. Двете части се захранват поотделно (кафяв и син), а синхронизацията е по кабел: черните проводници на предавателя и приемника се свързват помежду си. Изходът на приемника е бялото жило — NPN или PNP по изпълнението. При измервателната BAL той е аналогов, 1–5 V. Жълтото е екранът.

Светлинна завеса BML … BPL — предавател, приемник, синхронизация+24 V0 VпредавателприемникBN кафявBU синBK черенYE жълтBN кафявBU синBK черенWH бялYE жълтсинхронизацияекранPLC — цифрови входовеX0S/SЧерните проводници на предавателя и приемника се свързват помежду си. Изходът е по изпълнението — NPN или PNP.
Схема 10. Светлинна завеса: синхронизация по черните проводници, изходът на приемника (бял) към X0

Завесите BML, BZL, BCL, BPL и BAL не са предпазни. Те броят и откриват детайли, но не пазят хора.

Източник: каталог на сензорите Akusense, т. 8.1 (свързване на предавателя и приемника, конектор M12, 5 извода) и 8.6 (BAL).

10. Предпазни завеси — два изхода OSSD

Предпазната завеса SAF40 (тип 4, PL e, кат. 4) има два изхода OSSD — два PNP изхода, които изключват при обект в полето или при повреда. Те се свързват към двата канала на реле или контролер за безопасност, а не към обикновен вход на PLC. Релето проверява и двата канала, а контакторите изключват двигателя.

Предпазна завеса SAF40 — два изхода OSSD → реле за безопасност+24 V0 Vприемник SAF40+24 VOSSD 1 (PNP)OSSD 2 (PNP)0 Vреле / контролер за безопасноствход канал 1вход канал 2изходи → контакториДвата OSSD изключват при обект в полето или при повреда. Не се свързват към обикновен вход на PLC.
Схема 11. SAF40: OSSD 1 и OSSD 2 към двата канала на релето за безопасност
Параметър SAF40
изход 2 × PNP (OSSD), до 300 mA
време за реакция ≤ 20 ms
захранване 24 V DC ±10 %
безопасност тип 4, PL e, кат. 4 (EN IEC 61496-1/-2, EN ISO 13849-1)
присъединяване конектор M18, 7 извода

Разстоянието до опасната зона се смята по EN ISO 13855 с времето за реакция на завесата и на машината. Веригата се проверява по EN ISO 13849-1 — както при аварийния стоп.

Източник: каталог на сензорите Akusense, т. 8.7 (SAF40).

11. Измервателни сензори — няколко изхода наведнъж

Лазерният сензор за разстояние MLD25 дава едновременно превключващ изход (NPN или PNP), аналогов изход (0–5 V или 4–20 mA, избира се в менюто) и RS-485 с Modbus RTU. Аналоговият сигнал има собствена маса (голия проводник) — тя се свързва към минуса на аналоговия вход, а не към 0 V в другия край на таблото.

Измервателен сензор MLD25 — превключващ изход, аналогов и RS-485+24 V0 VMLD25+12…24 VBN кафявпревключващ изходBK черенаналогов изходGY сивмаса на аналоговиягол проводникRS-485 BWH бялRS-485 ARD червен0 VBU синPLCX0 цифров входAI+ аналогов входAI− (маса)RS-485 BRS-485 AАналоговият изход — 0–5 V или 4–20 mA (избира се в менюто); RS-485 — Modbus RTU.
Схема 12. MLD25: превключващ изход към X0, аналоговият към AI, RS-485 A/B към серийния порт

Далекомерите PX идват в изпълнения с RS-485 (24 V), с RS-232 и аналогов изход 4–20 mA и 0–10 V (24 V), или само с RS-232 (5 V). Захранването 5 V на изпълнението -232 не се свързва към 24 V. При RS-485 линията се води с усукана двойка, а в двата края обикновено се слага терминиращ резистор.

Източник: каталог на сензорите Akusense, т. 10.1 (MLD25) и 10.2 (PX).

12. Проверка с мултиметър

  1. Захранване: между кафявия и синия трябва да има 24 V (за TA — поне 18 V, за ултразвуковите — поне 15 V).
  2. PNP: между черния и 0 V — около 24 V при сработил сензор и около 0 V при несработил.
  3. NPN (с откачен вход): спрямо 0 V сработилият изход е близо до 0 V, а спрямо +24 V показва пълното напрежение.
  4. Двупроводен: на входа при включен сензор трябва да остават поне 20 V (24 − 4); при изключен — под прага за „0“ на входа.
  5. 4–20 mA: мултиметърът се включва последователно в сигналното жило, на обхват mA. 0 mA значи прекъсната верига или липсващо захранване.
  6. 0–10 V: напрежението се мери между сигнала и масата на аналоговия вход, не между сигнала и произволна точка 0 V.

Светодиодът на сензора показва само, че сензорът е сработил — не и че входът на контролера получава сигнал.

13. Замяна на сензор в стара машина

Преди поръчка запишете:

Какво Къде се вижда
вид на изхода: PNP, NPN, двупроводен, аналогов, IO-Link табелката или кодът; схемата на корпуса
функцията: НО или НЗ (светло/тъмно включен) кодът (…O / …C при индуктивните)
размер и монтаж: M8, M12, M18, M30; вграден или невграден резбата и челото
разстояние или обхват кодът и листът
присъединяване: кабел или конектор M8/M12 и броят изводи самият сензор
захранване и вход на контролера листът на PLC модула — тип 1, 2 или 3

Ако не сте сигурни какъв е старият сензор, изпратете ни снимка на табелката. Ще предложим заместник и ще проверим съвместимостта с входа. Кабели с конектор M8 и M12 (CA08, CA12) има в същия каталог.

Кратък контролен списък

Проверка Какво да е
видът на изхода съвпада с входа: PNP → S/S към 0 V, NPN → S/S към +24 V; в една група — само един вид
двупроводен вход тип 2 или 3; при тип 1 — резистор успоредно на входа
четирипроводен функцията на бялото жило — от листа на серията
аналогов 0–10 V към вход ≥ 10 kΩ, 4–20 mA към вход ≤ 300 Ω; общата маса — свързана
дълъг кабел или инвертори наблизо 4–20 mA, отделен канал, екран в единия край
IO-Link порт клас A за обикновените сензори, кабел до 20 m
предпазни функции OSSD → реле или контролер за безопасност, никога към обикновен вход
конекторът изводите по IEC 60947-5-2; IP67 и при кабела (IP65 и IP67)

Въпроси и отговори

Сензорът свети, а PLC не вижда сигнал — защо?

Най-често видът не съвпада: PNP сензор към група, чийто общ извод е към +24 V, или обратно. Проверете накъде отива S/S. Втората причина е липсващо 0 V между захранването на сензора и общия извод на входовете.

Входът свети, когато пред сензора няма нищо?

Обикновено е двупроводен сензор на вход тип 1 — утечката му стига, за да бъде прочетена като „1“. Сменете входа с тип 2 или 3 или сложете резистор успоредно на входа.

Може ли един сензор да се свърже към PLC и към инвертор едновременно?

Само ако двата входа са в една посока (и двата за PNP или и двата за NPN) и общите им изводи са на същия потенциал. По-сигурно е сигналът към инвертора да мине през изход на PLC или през CTC с два изхода.

4–20 mA или IO-Link за нова машина?

Ако в PLC има аналогови входове и е нужна само една стойност — 4–20 mA е по-просто. Ако сензорите са много, параметрите трябва да се сменят от програмата или е нужна диагностика — IO-Link спестява аналоговите карти и настройката на място.

Може ли PNP сензор да се смени с NPN, без да се пипа таблото?

Ако всички сензори в групата се сменят — да, като общият извод се премести на другия потенциал. Ако се сменя само един — с преобразувател CTC.
