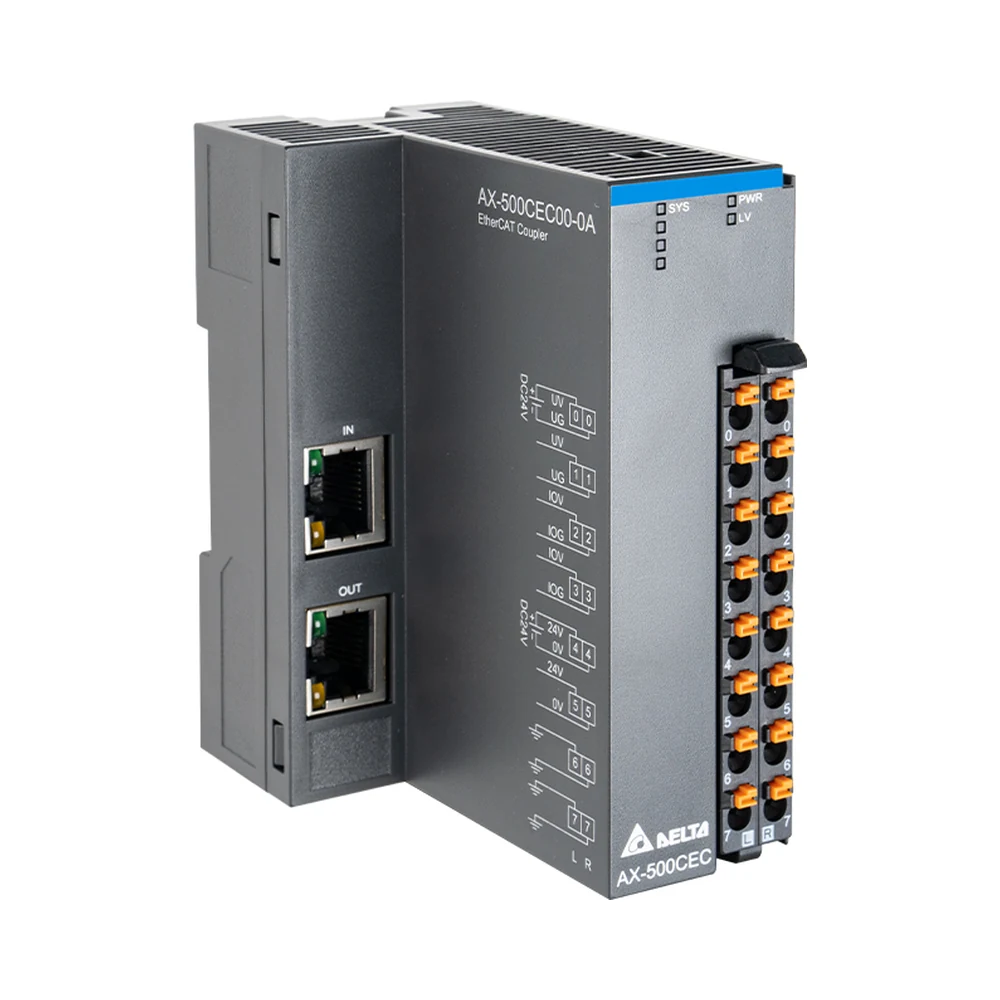

AX-5 каплери
Станцията стои при машината: каплер, захранващ модул и модулите с входове и изходи. Между каплера и модулите шината е EtherCAT 100 Mbps — входовете и изходите се обновяват в реално време и са синхронни с осите. Захранването на електрониката и на входовете/изходите е разделено.
Технически данни
| Параметър | AX-500CEC00-0A | AX-500CPN00-0A |
|---|---|---|
| Протокол | EtherCAT | PROFINET |
| Мрежови портове | RJ45 × 2 — IN / OUT | |
| Клеми | пружинни, 16 клеми; до 5 A на клема | |
| Захранване на електрониката | 24 V DC (−15 … +20 %) / 16 W | 24 V DC (−15 … +20 %) / 20 W |
| Захранване на входове / изходи | 24 V DC (−15 … +20 %), до 240 W според външното захранване | |
| Ток към модулите | 2 A (10 W) | |
| Ток за входове / изходи | до 10 A (240 W) | |
| Собствена консумация | 50 mA (1,2 W) | 200 mA (4,8 W) |
| Изолация | електроника / входове-изходи 500 V AC (20 MΩ); мрежов порт 500 V AC | |
| Защита на захранването | по напрежение и ток, предупреждение за ниско напрежение | |
| Размери | 50,5 × 100 × 80 mm | 61 × 100 × 80 mm |
| Тегло | 165 g | 185 g |
| Околна среда | работа −20 … +60 °C; 5 – 95 % RH; IP20; UL94V-0 | |
След модулите може да се добави захранващ модул AX-502PS11-0A; общо до 4096 модула. Източник: каталог Delta AX-5, 05.2025, стр. 4, 18–19 и 27.
Със станцията
- модули AX-5 — захранващи, цифрови, аналогови, температурни, позициониращи
- контролер — AX-5, AX-8 или друг EtherCAT мастер
- безопасност — AX-5 Safety в станцията на каплера (FSoE)
Приложения
- индустриална роботика
- дървообработване
- печат
- опаковане
- сглобяване на електроника
- отдалечени входове и изходи за PLC на други производители (PROFINET)
Документи:
Още файлове (ръководства, ESI/XML, CAD, фърмуер) — в центъра за сваляне на Delta: AX-5 Series. Не сте сигурни кой модел ви трябва — изпратете запитване.
